একটি প্যাচ প্যানেল ইনস্টল করার জন্য আমার কোন সরঞ্জামগুলির প্রয়োজন?

একটি প্যাচ প্যানেল ইনস্টল করার জন্য আপনার প্রয়োজনীয় সরঞ্জামগুলি: একটি সরাসরি উত্তর৷

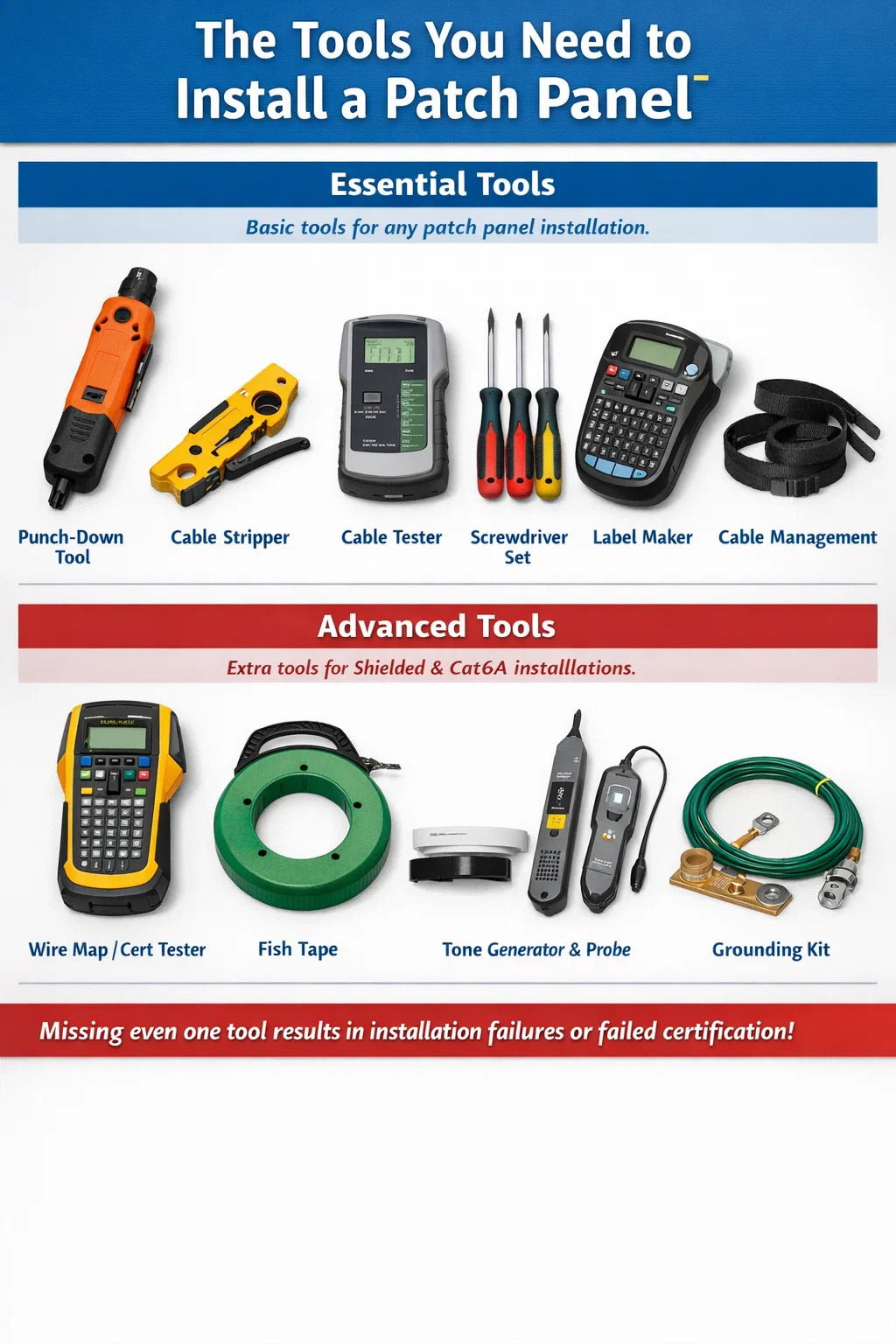

স্থাপন করা a নেটওয়ার্ক প্যাচ প্যানেল , আপনার একটি পাঞ্চ-ডাউন টুল, একটি কেবল স্ট্রিপার, একটি কেবল পরীক্ষক, একটি স্ক্রু ড্রাইভার সেট, একটি লেবেল প্রস্তুতকারক এবং একটি কেবল ব্যবস্থাপনা সমাধান যেমন ভেলক্রো স্ট্র্যাপ বা তারের বন্ধন প্রয়োজন। আরও চাহিদাপূর্ণ ইনস্টলেশনের জন্য-বিশেষ করে Cat6A বা শিল্ডেড ক্যাবলিং—আপনি একটি তারের মানচিত্র পরীক্ষক বা একটি সম্পূর্ণ শংসাপত্র পরীক্ষক, একটি ফিশ টেপ বা ক্যাবল টানানোর গ্রিপ এবং প্রোবের সাথে একটি টোন জেনারেটরও চাইবেন৷ এগুলি ঐচ্ছিক অতিরিক্ত নয়। এমনকি তাদের একটি অনুপস্থিত একটি ব্যর্থ ইনস্টলেশন, একটি অ-প্রত্যয়িত চ্যানেল, বা একটি রক্ষণাবেক্ষণ সমস্যা যা মাস পরে দেখা যায়।

নীচের বিভাগগুলি প্রতিটি টুলকে বিশদভাবে বিভক্ত করে, কেন এটি গুরুত্বপূর্ণ তা ব্যাখ্যা করে এবং নির্দিষ্ট পণ্যের সুপারিশ এবং কার্যক্ষমতার মানদণ্ড প্রদান করে যাতে আপনি কাজ শুরু করার আগে অবহিত ক্রয়ের সিদ্ধান্ত নিতে পারেন।

পাঞ্চ-ডাউন টুল: কাজের সবচেয়ে গুরুত্বপূর্ণ উপকরণ

কোনো প্যাচ প্যানেল ইনস্টলেশনের জন্য পাঞ্চ-ডাউন টুল হল একক সবচেয়ে গুরুত্বপূর্ণ সরঞ্জাম। এটি প্যানেলের পিছনে 110-শৈলী IDC (ইনসুলেশন ডিসপ্লেসমেন্ট কানেক্টর) ব্লকগুলিতে পৃথক কন্ডাক্টরদের আসন করে। যখন টুলটি আঘাত করে, তখন একটি ব্লেড একই সাথে অতিরিক্ত তারটি কেটে দেয় এবং কন্ডাকটরকে IDC টার্মিনালের সাথে একটি শক্ত বৈদ্যুতিক সংযোগে বাধ্য করে। সঠিকভাবে সম্পন্ন হয়েছে, এটি একটি গ্যাস-টাইট সংযোগ তৈরি করে যার জন্য রেট করা হয়েছে ক্যাবলিং সিস্টেমের সম্পূর্ণ জীবনচক্র—প্রায়ই 20 বছর .

দুটি প্রাথমিক পাঞ্চ-ডাউন টুল প্রকার: প্রভাব এবং অ-প্রভাব। ইমপ্যাক্ট টুল একটি স্প্রিং-লোড মেকানিজম ব্যবহার করে যা একটি ক্যালিব্রেটেড স্ট্রাইক ফোর্স প্রদান করে। অ-প্রভাব (ম্যানুয়াল) সরঞ্জামগুলির জন্য ইনস্টলারকে হাত দ্বারা চাপ প্রয়োগ করতে হবে। পেশাদার নেটওয়ার্ক প্যাচ প্যানেল ইনস্টলেশনের জন্য, সর্বদা একটি প্রভাব পাঞ্চ-ডাউন টুল ব্যবহার করুন। হ্যান্ড-প্রেশার সরঞ্জামগুলি অসঙ্গত বসার গভীরতা তৈরি করে, যা সরাসরি পরিবর্তনশীল সন্নিবেশ ক্ষয় এবং চ্যানেল সার্টিফিকেশনের সময় কাছাকাছি ক্রসস্টাল (পরবর্তী) ব্যর্থতায় অনুবাদ করে।

ডান ব্লেড নির্বাচন

ইমপ্যাক্ট পাঞ্চ-ডাউন টুল বিনিময়যোগ্য ব্লেড গ্রহণ করে। সবচেয়ে সাধারণ দুটি হল 110 ব্লেড এবং ক্রোন ব্লেড। প্রায় সব উত্তর আমেরিকার প্যাচ প্যানেল 110-স্টাইল ব্লক ব্যবহার করে , তাই একটি 110 ব্লেড হল আদর্শ শুরুর বিন্দু। ইউরোপীয় এবং কিছু আন্তর্জাতিক ইনস্টলেশন ক্রোন ব্লক ব্যবহার করতে পারে। ব্লেড কেনার আগে আপনার প্যানেলের পিছনে প্রিন্ট করা ব্লকের ধরন নিশ্চিত করুন। ভুল ব্লেড ব্যবহার করলে IDC টার্মিনালের শারীরিক ক্ষতি হবে এবং বৈদ্যুতিক সংযোগ নষ্ট হবে।

বেশিরভাগ প্রভাবের সরঞ্জামগুলির একটি উচ্চ/নিম্ন বল নির্বাচক থাকে। কঠোর Cat6A কন্ডাক্টরের প্রাথমিক সমাপ্তির জন্য উচ্চ শক্তি ব্যবহার করা হয়। কম বল লাইটার-গেজ Cat5e তারের জন্য বা একটি কন্ডাক্টরকে পুনরায় বসানোর জন্য কাজ করে যেটি প্রথম পাসে পুরোপুরি আসন করেনি। Fluke Networks, Paladin টুলs, এবং Klein Tools সকলেই $30–$120 মূল্যের সীমার মধ্যে নির্ভরযোগ্য ইমপ্যাক্ট পাঞ্চ-ডাউন টুল অফার করে, যেখানে Fluke এবং Ideal Industries থেকে পেশাদার-গ্রেড বিকল্পগুলি উচ্চতর চলছে৷

বড় চাকরিতে এরগোনোমিক্স ম্যাটার

200টি পরিসমাপ্তি সহ একটি চাকরিতে, টুল এরগনোমিক্স একটি বাস্তব ফ্যাক্টর হয়ে ওঠে। শক্ত প্লাস্টিকের হ্যান্ডেল সহ সস্তা পাঞ্চ-ডাউন সরঞ্জামগুলি হাতের ক্লান্তি সৃষ্টি করে যা দ্রুত সমাপ্তির দিকে পরিচালিত করে এবং বসার জায়গা মিস করে। রাবারাইজড গ্রিপস এবং কুশনড ইমপ্যাক্ট রিবাউন্ড সহ টুলস-যেমন ফ্লুক নেটওয়ার্ক D914S বা ক্লেইন টুলস VDV427-300-উল্লেখযোগ্যভাবে পুনরাবৃত্তিমূলক স্ট্রেন কমায়। আপনি যদি এর চেয়ে বেশি বন্ধ করে থাকেন এক সেশনে 100টি পোর্ট , একটি ergonomic হ্যান্ডেল সঙ্গে একটি টুল বিনিয়োগ. $30–$50 প্রিমিয়াম নির্ভুলতা এবং কম পুনঃকর্মে দ্রুত ফেরত দেয়।

তারের স্ট্রিপার এবং তারের প্রস্তুতির সরঞ্জাম

কোন কন্ডাক্টর একটি পাঞ্চ-ডাউন ব্লক স্পর্শ করার আগে, তারের জ্যাকেট পরিষ্কারভাবে মুছে ফেলতে হবে। একটি ডেডিকেটেড ক্যাবল স্ট্রিপার—একটি ইউটিলিটি ছুরি নয়, এক জোড়া কাঁচি নয়—এই পদক্ষেপের জন্য সঠিক টুল৷ টুইস্টেড পেয়ার ক্যাবলিংয়ের জন্য ক্যাবল স্ট্রিপারগুলি জ্যাকেটটিকে একটি নিয়ন্ত্রিত গভীরতায় স্কোর করার জন্য ডিজাইন করা হয়েছে যাতে ব্লেড কখনই কন্ডাক্টর বা পেয়ার ইনসুলেশনকে নীচে না ফেলে।

Nicked conductors প্রান্তিক বা ব্যর্থ চ্যানেল পরীক্ষা নেতৃস্থানীয় কারণ এক. একটি নিক কন্ডাক্টরের ক্রস-বিভাগীয় এলাকা হ্রাস করে, প্রতিরোধ বাড়ায় এবং একটি প্রতিফলিত বিচ্ছিন্নতা তৈরি করে যা একটি শংসাপত্র পরীক্ষকের রিটার্ন ক্ষতি ব্যর্থতা হিসাবে দেখায়। নিকটি খালি চোখে দৃশ্যমান নাও হতে পারে, কিন্তু একটি Fluke DSX-8000 বা অনুরূপ পরীক্ষক প্রতিবার এটিকে পতাকাঙ্কিত করবে।

রোটারি স্ট্রিপার বনাম ব্লেড স্ট্রিপারস

ঘূর্ণমান তারের স্ট্রিপার তারের চারপাশে মোড়ানো এবং আপনি টুল ঘোরানো হিসাবে জ্যাকেট স্কোর. এটি জ্যাকেটের পুরো পরিধির চারপাশে একটি পরিষ্কার, অভিন্ন স্কোর লাইন তৈরি করে। ব্লেড-স্টাইলের স্ট্রিপারগুলি একটি একক অনুদৈর্ঘ্য কাট তৈরি করে এবং জ্যাকেটটিকে পিছনের খোসা ছাড়ানোর জন্য ইনস্টলারের প্রয়োজন হয়। উভয়ই অভিজ্ঞ হাতে ভাল কাজ করে। জোনার্ড টুলস (মডেল UST-100) এবং ক্লেইন টুলস (VDV110-095) থেকে ঘূর্ণমান সরঞ্জামগুলি বাণিজ্যিক ইনস্টলেশন এবং খরচে ব্যাপকভাবে ব্যবহৃত হয় $25 এর নিচে .

Cat6A তারের জন্য বিশেষভাবে, জ্যাকেটটি Cat5e বা Cat6 এর চেয়ে মোটা এবং শক্ত। নিশ্চিত করুন যে আপনার স্ট্রিপারের ব্লেডের গভীরতা সামঞ্জস্যযোগ্য, অথবা বিশেষভাবে Cat6A-এর জন্য রেট দেওয়া একটি স্ট্রিপার কিনুন। বেশ কিছু নির্মাতারা কম্বো স্ট্রিপার বিক্রি করে যা একটি সাধারণ ব্লেড-গভীর সমন্বয় স্ক্রু দিয়ে Cat5e/6 এবং Cat6A উভয়কেই পরিচালনা করে।

কাঁচি এবং ফ্লাশ কাটার

একটি জোড়া ধারালো কাঁচি বা ফ্লাশ-কাট তির্যক প্লায়ারের স্প্লাইন (অনেক Cat6 ক্যাবলে পাওয়া যায় অভ্যন্তরীণ বিভাজক) এবং সন্নিবেশের আগে কন্ডাক্টরের প্রান্ত পরিষ্কার করার জন্য প্রয়োজন। স্প্লাইন, যদি জ্যাকেটের প্রান্ত দিয়ে ফ্লাশ ব্যাক ট্রিম না করা হয়, তাহলে টার্মিনেশনের সময় আলাদা আলাদা জোড়াকে ধাক্কা দিতে পারে এবং জোড়ার জ্যামিতি পরবর্তী মানগুলিকে প্রভাবিত করার জন্য যথেষ্ট স্থানান্তরিত হতে পারে। একটি $10-$15 ইলেকট্রনিক্স-গ্রেড ফ্লাশ কাটার এটি পরিষ্কারভাবে এবং সুনির্দিষ্টভাবে পরিচালনা করে।

স্ক্রু ড্রাইভার এবং র্যাক মাউন্টিং হার্ডওয়্যার

একটি নেটওয়ার্ক প্যাচ প্যানেল স্ট্যান্ডার্ড র্যাক স্ক্রু ব্যবহার করে একটি 19-ইঞ্চি EIA র্যাক বা প্রাচীর-মাউন্ট ঘেরে মাউন্ট করে। বেশিরভাগ র্যাকগুলি র্যাক প্রস্তুতকারক এবং মডেলের উপর নির্ভর করে M6 স্ক্রু বা 10-32 স্ক্রু গ্রহণ করে। আপনার সঠিক স্ক্রু ড্রাইভার দরকার—সাধারণত একটি #2 ফিলিপস বা একটি ফ্ল্যাটহেড-এর সাথে ম্যাচিং র্যাক বাদাম এবং স্ক্রু।

খাঁচা বাদাম হল 19-ইঞ্চি ইকুইপমেন্ট র্যাকে সবচেয়ে সাধারণ র্যাক মাউন্টিং হার্ডওয়্যার। তারা স্কোয়ার-হোল র্যাক রেলগুলিতে স্ন্যাপ করে এবং M6 স্ক্রু গ্রহণ করে। সঠিক খাঁচা বাদাম সন্নিবেশ করার সরঞ্জাম ছাড়া খাঁচা বাদাম ইনস্টল করা বেদনাদায়ক—বাদামের ধারালো প্রান্ত বারবার ইনস্টলেশনে আঙ্গুল কেটে ফেলবে। ক ডেডিকেটেড খাঁচা বাদামের টুলের দাম $5–$15 এবং ব্যথা এবং ইনস্টলেশনের সময় র্যাকে বাদাম ফেলার ঝুঁকি উভয়ই দূর করে।

টর্কের প্রয়োজনীয়তা

ওভার-টাইনিং র্যাক স্ক্রু খাঁচার বাদাম ছিঁড়ে ফেলে এবং প্যাচ প্যানেলের মাউন্টিং কানকে বিদ্ধ করে। কম-আঁটসাঁট করার ফলে প্যানেলগুলি আলগা হয়ে যায়, যা সময়ের সাথে সাথে কম্পনের ক্ষতি করে এবং সিসমিক অঞ্চলে নিরাপত্তার ঝুঁকি তৈরি করে। অধিকাংশ রাক হার্ডওয়্যার স্পেসিফিকেশনের জন্য কল 0.5-0.8 Nm টর্ক M6 রাক স্ক্রু উপর. ফিলিপস বিট সেট সহ একটি বেসিক টর্ক স্ক্রু ড্রাইভার অনুমান ছাড়াই সামঞ্জস্যপূর্ণ টর্ক নিশ্চিত করে, বিশেষ করে উচ্চ-কম্পন পরিবেশে প্যানেল ইনস্টল করার সময় যেমন শিল্প সুবিধা বা ডেটা সেন্টারে উত্থাপিত ফ্লোর কুলিং ফ্যান অবিরাম চলতে থাকে।

তারের পরীক্ষক এবং সার্টিফিকেশন সরঞ্জাম

একবার নেটওয়ার্ক প্যাচ প্যানেল বন্ধ এবং মাউন্ট করা হলে, প্রতিটি পোর্ট পরীক্ষা করা আবশ্যক। আপনার যে ধরনের পরীক্ষক প্রয়োজন তা নির্ভর করে আপনি ধারাবাহিকতা পরীক্ষা করছেন নাকি সম্পূর্ণ চ্যানেল সার্টিফিকেশন করছেন।

বেসিক ওয়্যার ম্যাপ টেস্টার

একটি তারের মানচিত্র পরীক্ষক পরীক্ষা করে যে একটি পাকানো জোড়া তারের সমস্ত আটটি কন্ডাক্টর শেষ থেকে শেষ পর্যন্ত সঠিকভাবে সংযুক্ত রয়েছে—কোন খোলা নেই, শর্টস নেই, বিপরীত জোড়া নেই এবং বিভক্ত জোড়া নেই। এটি যেকোনও ব্যক্তির কাছে অ্যাক্সেসযোগ্য মূল্য পয়েন্টে সবচেয়ে সাধারণ পাঞ্চ-ডাউন ত্রুটিগুলি ক্যাচ করে: ক্লেইন টুলস, ফ্লুক নেটওয়ার্ক এবং ট্রেন্ড নেটওয়ার্কের শালীন ওয়্যার ম্যাপ পরীক্ষক এর জন্য উপলব্ধ $30–$150 . Fluke Networks MicroMapper এবং Klein Tools VDV501-851 উভয়ই মৌলিক যাচাইকরণ কাজের জন্য নির্ভরযোগ্য বিকল্প।

ক্যাট6, ক্যাট6এ বা যেকোন রেটেড পারফরম্যান্স স্ট্যান্ডার্ডের জন্য একটি চ্যানেলকে প্রত্যয়িত করার জন্য একা ওয়্যার ম্যাপ টেস্টিং যথেষ্ট নয়। এটি শুধুমাত্র শারীরিক ধারাবাহিকতা নিশ্চিত করে, বৈদ্যুতিক কর্মক্ষমতা নয়। একটি পেশাদার ইনস্টলেশনের জন্য যেখানে শেষ-ব্যবহারকারী একটি ওয়ারেন্টি বা সার্টিফিকেশন রিপোর্ট আশা করে, আপনার একটি কর্মক্ষমতা পরীক্ষক প্রয়োজন।

সার্টিফিকেশন-গ্রেড ফিল্ড পরীক্ষক

সার্টিফিকেশন পরীক্ষকরা TIA-568.2-D এবং ISO/IEC 11801 দ্বারা প্রয়োজনীয় প্রতিটি প্যারামিটার পরিমাপ করে: সন্নিবেশ ক্ষতি, NEXT, FEXT, PSNEXT, রিটার্ন লস, প্রচার বিলম্ব এবং বিলম্ব তির্যক। Fluke Networks DSX-8000 হল ইন্ডাস্ট্রির বেঞ্চমার্ক, ক্যাট8 চ্যানেলগুলিকে সার্টিফাই করতে সক্ষম চ্যানেল প্রতি 10 সেকেন্ডের নিচে . আইডিয়াল ইন্ডাস্ট্রিজ সিগন্যালটেক এনটি এবং ট্রেন্ড নেটওয়ার্কস ল্যানটেক IV কম দামের পয়েন্টে প্রতিযোগিতামূলক বিকল্প।

সার্টিফিকেশন পরীক্ষকরা ব্যয়বহুল—Fluke DSX-8000-এর তালিকা $9,000-এর বেশি—কিন্তু বড় বিক্রেতা এবং টুল ভাড়া কোম্পানির ভাড়া প্রোগ্রামগুলি তাদের পৃথক প্রকল্পের জন্য অ্যাক্সেসযোগ্য করে তোলে। ঠিকাদার যারা নিয়মিত নেটওয়ার্ক প্যাচ প্যানেল ইনস্টল করেন, তাদের জন্য একটি সার্টিফিকেশন পরীক্ষকের মালিকানা একটি সরাসরি ব্যবসায়িক বিনিয়োগ। একটি একক ব্যর্থ চ্যানেল যার জন্য পুনরায় কাজের জন্য এক মাসের টুল ভাড়ার ফি থেকে শ্রমের খরচ বেশি হয়।

ফাইবার টেস্টিং টুল

যদি আপনার প্যাচ প্যানেল ইনস্টলেশনে ফাইবার কীস্টোন মডিউল বা প্রি-টার্মিনেটেড ফাইবার ক্যাসেট অন্তর্ভুক্ত থাকে, তাহলে আপনার একটি অপটিক্যাল লস টেস্ট সেট (OLTS) এবং আদর্শভাবে একটি অপটিক্যাল টাইম-ডোমেন রিফ্লোমিটার (OTDR) প্রয়োজন। একটি OLTS ডিবি-তে এন্ড-টু-এন্ড ইনসার্টেশন লস পরিমাপ করে এবং নিশ্চিত করে যে লিঙ্কটি চ্যানেলের বাজেট পূরণ করেছে। একটি OTDR স্বতন্ত্র ইভেন্টগুলির অবস্থান এবং মাত্রা সনাক্ত করে - সংযোগকারী, স্প্লাইস, বাঁকগুলি - ফাইবার রান বরাবর। EXFO, AFL, এবং Fluke Networks থেকে এন্ট্রি-লেভেল OLTS ইউনিট শুরু হয় প্রায় $800-$1,500 একক-মোড/মাল্টিমোড কম্বো পরীক্ষকদের জন্য।

টোন জেনারেটর এবং প্রোব (টোনার এবং ওয়ান্ড)

একটি টোন জেনারেটর এবং ইন্ডাকটিভ প্রোব - যাকে সাধারণত টোনার এবং ওয়ান্ড বা ফক্স এবং হাউন্ড বলা হয় - লেবেলবিহীন তারগুলি সনাক্ত করার জন্য এবং কোন প্যাচ প্যানেল পোর্টের সাথে কোন ক্যাবল রান সংযোগ করে তা সনাক্ত করার জন্য অপরিহার্য। টোন জেনারেটর একটি তারের এক প্রান্তে সংযোগ করে এবং তারের নিচে একটি শ্রবণযোগ্য টোন সংকেত পাঠায়। ইন্ডাকটিভ প্রোব শারীরিক যোগাযোগের প্রয়োজন ছাড়াই সিগন্যাল সনাক্ত করে, আপনাকে তারের একটি বান্ডিল স্ক্যান করতে এবং উচ্চ স্বরে সঠিকটি সনাক্ত করতে দেয়।

এই টুলটি রেট্রোফিট বা আপগ্রেড প্রকল্পগুলিতে আলোচনার যোগ্য নয় যেখানে বিদ্যমান ক্যাবলিংয়ের ডকুমেন্টেশনের অভাব রয়েছে। এমনকি নতুন ইনস্টলেশনেও, একটি টোনার থাকলে তা দ্রুত নিশ্চিত করতে সাহায্য করে যে ওয়াল আউটলেট থেকে চালিত একটি নির্দিষ্ট কেবল সমাপ্তির আগে সঠিক প্যাচ প্যানেল পোর্টে অবতরণ করেছে। Fluke Networks (Pro3000), Klein Tools (VDV500-820), এবং TREND নেটওয়ার্ক থেকে নির্ভরযোগ্য টোন জেনারেটর এবং প্রোব পাওয়া যায় $50–$150 পরিসর .

কিছু উন্নত তারের মানচিত্র পরীক্ষক টোন জেনারেশন ক্ষমতা অন্তর্ভুক্ত করে, কাজের জন্য প্রয়োজনীয় পৃথক সরঞ্জামের সংখ্যা হ্রাস করে। অপ্রয়োজনীয় সরঞ্জাম এড়াতে একটি স্বতন্ত্র টোনার কেনার আগে আপনার পরীক্ষকের বৈশিষ্ট্য তালিকা পরীক্ষা করুন।

লেবেল মেকার এবং ডকুমেন্টেশন টুল

একটি নেটওয়ার্ক প্যাচ প্যানেলের প্রতিটি পোর্ট ইনস্টলেশনের সময় লেবেল করা আবশ্যক। রেট্রোঅ্যাকটিভভাবে লেবেল করার চেষ্টা করা - র্যাকটি পূর্ণ হওয়ার পরে এবং প্যাচ কর্ডগুলি জায়গায় থাকার পরে - উল্লেখযোগ্যভাবে কঠিন এবং নিম্নমানের ফলাফল তৈরি করে৷ একটি উত্সর্গীকৃত লেবেল প্রস্তুতকারক যা তাপ-সঙ্কুচিত বা স্তরিত লেবেল তৈরি করে যে কোনও পেশাদার তারের কাজের জন্য একটি আদর্শ সরঞ্জাম।

ব্র্যাডি এবং হেলারম্যান টাইটন বিশেষভাবে নেটওয়ার্ক ক্যাবলিং অবকাঠামোর জন্য ডিজাইন করা লেবেল প্রিন্টার তৈরি করে। ব্র্যাডি BMP21-PLUS এবং HellemannTyton TAG-IT উভয়ই বাণিজ্যিক ইনস্টলেশনে ব্যাপকভাবে ব্যবহৃত হয়। এই প্রিন্টারগুলি প্যাচ প্যানেল লেবেল স্ট্রিপ, তারের মোড়ানো লেবেল এবং পোর্ট পতাকার সাথে সামঞ্জস্যপূর্ণ লেবেল কার্টিজ গ্রহণ করে। লেবেলগুলিতে পোর্ট শনাক্তকারী, গন্তব্য আউটলেট এবং তারের বিভাগ অন্তর্ভুক্ত করা উচিত। ক প্রথম দিন থেকে ধারাবাহিক লেবেলিং স্কিম প্রয়োগ করা হয়েছে সিস্টেমের জীবনকাল ধরে ঘন্টার দ্বারা সমস্যা সমাধানের সময় হ্রাস করে।

তারের সময়সূচী এবং যেমন-বিল্ট ডকুমেন্টেশন

একটি লেবেল নির্মাতা শারীরিক লেবেল তৈরি করে। সহগামী তারের সময়সূচী—একটি স্প্রেডশীট বা ডাটাবেস যা প্রতিটি পোর্ট শনাক্তকারীকে তার প্রকৃত উৎপত্তি, তারের বিভাগ, ইনস্টলেশনের তারিখ এবং পরীক্ষার ফলাফলের সাথে মানচিত্র করে—এমন ডকুমেন্টেশন যা লেবেলগুলিকে উপযোগী করে তোলে। বেশিরভাগ সার্টিফিকেশন পরীক্ষক পিডিএফ বা CSV ফর্ম্যাটে সরাসরি একটি পিসিতে পরীক্ষার ফলাফল রপ্তানি করতে পারে। একটি তারের সময়সূচীতে এই ফলাফলগুলিকে একীভূত করা ইনস্টলেশনের একটি সম্পূর্ণ, নিরীক্ষণযোগ্য রেকর্ড তৈরি করে। এই ডকুমেন্টেশনটি বেশিরভাগ প্রস্তুতকারকের সিস্টেম ওয়ারেন্টির জন্য প্রয়োজন এবং এন্টারপ্রাইজ আইটি বিভাগগুলি দ্বারা প্রত্যাশিত যে কোনও চুক্তিবদ্ধ তারের প্রকল্পে বিতরণযোগ্য।

তারের ব্যবস্থাপনা টুল এবং আনুষাঙ্গিক

একটি নেটওয়ার্ক প্যাচ প্যানেল ইনস্টল করা শুধুমাত্র প্যানেলেরই বিষয় নয়—এতে প্যানেলের পিছনে থাকা ক্যাবল রান এবং সামনের পোর্টগুলিকে নেটওয়ার্ক সরঞ্জামের সাথে সংযোগকারী প্যাচ কর্ডগুলি পরিচালনা করা অন্তর্ভুক্ত৷ দুর্বল তারের ব্যবস্থাপনা ইনস্টল করা নেটওয়ার্কের সবচেয়ে সাধারণ সমস্যাগুলির মধ্যে একটি এবং সঠিক সরঞ্জামগুলির সাথে প্রতিরোধ করা সবচেয়ে সহজ।

ভেলক্রো কেবল টাই এবং হুক-এন্ড-লুপ স্ট্র্যাপ

TIA-569 বা ISO/IEC 14763 ক্যাবল ম্যানেজমেন্ট স্ট্যান্ডার্ড মেনে চলে এমন যেকোন ইনস্টলেশনে ভেলক্রো হুক-এন্ড-লুপ ক্যাবল টাই হল বান্ডলিং ক্যাবলের জন্য পছন্দের ফাস্টেনার। প্লাস্টিকের জিপ টাই, যখন অতিরিক্ত টাইট করা হয়, তখন তারের জ্যাকেট বিকৃত করে এবং ভিতরে জোড়া কম্প্রেস করে, ক্রসস্ট্যাক বাড়ায় এবং চ্যানেল সার্টিফিকেশন ব্যর্থতার কারণ হতে পারে। Velcro টাই কোন কম্প্রেসিভ বল প্রয়োগ করে না এবং যতবার প্রয়োজন ততবার রিপজিশন করা যায়। Panduit এবং HellermannTyton উভয়ই হুক-এন্ড-লুপ টাই পণ্য তৈরি করে বিশেষভাবে কাঠামোগত তারের ব্যবহারের জন্য রেট। একটি ব্যাগ 100টি ভেলক্রো তারের বন্ধনের দাম $10–$20৷ এবং একটি সাধারণ 24-পোর্ট প্যানেল ইনস্টলেশনের ব্যবস্থাপনার প্রয়োজনগুলি পরিচালনা করে।

অনুভূমিক তারের ব্যবস্থাপক

প্রতিটি প্যাচ প্যানেলের উপরে বা নীচে সরাসরি মাউন্ট করা একটি 1U অনুভূমিক কেবল ম্যানেজার সামনের প্যাচ কর্ডগুলিকে সংগঠিত রাখে এবং তাদের সংলগ্ন সরঞ্জামগুলিতে ঝুলতে বাধা দেয়। ক্যাবল ম্যানেজার ছাড়া, 48 প্যাচ কর্ড সহ একটি 48-পোর্ট প্যানেল প্রচুর পরিমাণে তারের তৈরি করে যা বায়ুপ্রবাহকে বাধা দেয়, বন্দর সনাক্তকরণকে কঠিন করে তোলে এবং যখনই একটি একক কর্ড সরানোর প্রয়োজন হয় তখন জট লেগে যায়। আঙুলের নালী (প্লাস্টিকের আঙ্গুলগুলি যা কর্ডগুলিকে পাশের দিকে নিয়ে যায়) সহ কেবল পরিচালকগুলি সবচেয়ে কার্যকরী বিন্যাস এবং পান্ডুইট, লেভিটন এবং জেনেরিক র্যাক আনুষঙ্গিক নির্মাতাদের কাছ থেকে পাওয়া যায় $15–$60 প্রতি 1U ইউনিট .

জে-হুকস এবং কেবল সাপোর্ট হার্ডওয়্যার

প্যাচ প্যানেলের পিছনে, ইনকামিং ক্যাবল রানের জন্য নিয়মিত বিরতিতে সমর্থনের প্রয়োজন হয় যাতে তারের বান্ডিলের ওজন বন্ধ হওয়া থেকে বিরত থাকে। জে-হুক—প্লাস্টিক বা ধাতব স্যাডল-আকৃতির সমর্থন যা র‌্যাক রেল, ক্যাবল ট্রে স্ট্রাকচার, বা ওয়াল স্টাড-এর সাথে সংযুক্ত থাকে—সেগুলিকে সংকুচিত না করেই তারের বান্ডিল ধরে রাখে। TIA-569 সমর্থন পয়েন্ট সুপারিশ প্রতি 4-5 ফুট (1.2-1.5 মিটার) অনুভূমিক তারের রান বরাবর. জে-হুকগুলি সস্তা (প্রতিটি $0.50–$2.00) তবে কেবলগুলি চালানোর আগে অবশ্যই ইনস্টল করা উচিত, এটিকে একটি সরঞ্জামের মতো একটি পরিকল্পনা আইটেম করে তোলে৷

ফিশ টেপ, তারের টানার সরঞ্জাম এবং অ্যাক্সেসের সরঞ্জাম

তারের রানগুলি প্যাচ প্যানেলের অবস্থানে আগে থেকে টানা না থাকলে, দেয়াল, ছাদের উপরে এবং নালীর মাধ্যমে তারগুলিকে রুট করার জন্য আপনার সরঞ্জামের প্রয়োজন হবে। নির্দিষ্ট সরঞ্জামগুলি ইনস্টলেশন পরিবেশের উপর নির্ভর করে, তবে নিম্নলিখিতগুলি ধারাবাহিকভাবে প্রয়োজনীয়।

ফিশ টেপ

একটি ফিশ টেপ একটি দীর্ঘ, আধা-অনমনীয় ইস্পাত বা ফাইবারগ্লাস টেপ যা একটি টান পথ তৈরি করতে নালী বা প্রাচীরের গহ্বরের মধ্য দিয়ে ধাক্কা দেওয়া যেতে পারে। একবার ফিশ টেপ গন্তব্য বিন্দুতে পৌঁছে গেলে, তারের টেপের সাথে সংযুক্ত করা হয় এবং এর মাধ্যমে পিছনে টানা হয়। ইস্পাত মাছ টেপ মধ্যে 50-ফুট এবং 100-ফুট দৈর্ঘ্য বেশিরভাগ বাণিজ্যিক ইনস্টলেশন পরিস্থিতি পরিচালনা করুন। ফাইবারগ্লাস ফিশ টেপগুলি কাছাকাছি লাইভ বৈদ্যুতিক তারের সাথে পরিবেশে পছন্দ করা হয় কারণ ফাইবারগ্লাস অ-পরিবাহী। Klein Tools, Greenlee, এবং Milwaukee সকলেই নির্ভরযোগ্য ফিশ টেপ পণ্য তৈরি করে।

গ্লো রডস এবং ফ্লেক্স বিট

গ্লো রডগুলি হল ফাইবারগ্লাস পুশ রড যা খোলা সিলিং প্লেনাম স্পেসগুলির মধ্য দিয়ে তারের নেভিগেট করতে ব্যবহৃত হয় যেখানে একটি মাছের টেপ বাধাগুলির চারপাশে চালনা করার জন্য খুব শক্ত হবে। এগুলি সাধারণত 4 ফুট লম্বা অংশে এন্ড-টু-এন্ড সংযোগ করে, যা রান করার অনুমতি দেয় 20-30 ফুট বা তার বেশি টাইট উপরে-সিলিং স্পেস মাধ্যমে. ফ্লেক্স বিটগুলি-দীর্ঘ, নমনীয় ড্রিল বিট এক্সটেনশনগুলি-গুলি ফায়ার স্টপ, শীর্ষ প্লেট এবং প্রাচীরের গহ্বরের মধ্য দিয়ে ড্রিল করতে ব্যবহৃত হয় যেখানে স্ট্যান্ডার্ড ড্রিল বিট পৌঁছাতে পারে না।

ধাপ মই এবং নিরাপত্তা সরঞ্জাম

বেশিরভাগ নেটওয়ার্ক প্যাচ প্যানেল ইনস্টলেশনে উচ্চতায় কাজ করা জড়িত থাকে—সিলিং টাইলসের উপরে, মইয়ের র‌্যাকের উপরে, বা লম্বা যন্ত্রপাতির র‌্যাকের শীর্ষে পৌঁছানো। একটি 6-ফুট ফাইবারগ্লাস ধাপের সিঁড়ি হল ইনস্টলেশন সরঞ্জামের একটি আদর্শ অংশ। উত্থাপিত মেঝে বা লম্বা খোলা ফ্রেম র্যাক সহ ডেটা সেন্টারগুলিতে, একটি স্থিতিশীল প্ল্যাটফর্ম স্টেপ স্টুল সমানভাবে গুরুত্বপূর্ণ। নিরাপত্তা চশমা সহ ব্যক্তিগত প্রতিরক্ষামূলক সরঞ্জাম (ড্রিলিং এবং পাঞ্চ করার জন্য কন্ডাক্টর যা স্ন্যাপ করতে পারে এবং প্রজেক্টাইল হতে পারে) এবং কাটা-প্রতিরোধী গ্লাভস (কেবলের প্রান্ত এবং র্যাক রেলগুলি পরিচালনা করার জন্য) ইনস্টলেশনের পুরো সময় জুড়ে পরিধান করা উচিত।

ইনস্টলেশন পর্যায়ে সম্পূর্ণ টুল তালিকা

নীচের টেবিলটি একটি সাধারণ নেটওয়ার্ক প্যাচ প্যানেল ইনস্টলেশনের পর্যায় অনুসারে প্রয়োজনীয় সরঞ্জামগুলিকে সংগঠিত করে, চূড়ান্ত ডকুমেন্টেশনের মাধ্যমে তারের টানা থেকে। কাজ শুরু করার আগে কোন কিছুই অনুপস্থিত তা নিশ্চিত করতে একটি প্রাক-চাকরীর চেকলিস্ট হিসাবে এটি ব্যবহার করুন।

শিল্ডেড এবং Cat6A প্যাচ প্যানেল ইনস্টলেশনের জন্য নির্দিষ্ট সরঞ্জাম

শিল্ডেড টুইস্টেড পেয়ার (STP) ক্যাবলিং এবং Cat6A ইনস্টলেশনে স্ট্যান্ডার্ড সেটের বাইরে নির্দিষ্ট টুলের প্রয়োজনীয়তা রয়েছে। এই পার্থক্যগুলি উপেক্ষা করার ফলে গ্রাউন্ডিং ব্যর্থতা, শিল্ড ধারাবাহিকতা বিরতি এবং সার্টিফিকেশন পরীক্ষার ব্যর্থতার দিকে পরিচালিত করে যেগুলি নির্ণয় করা এবং সত্যের পরে ঠিক করা ব্যয়বহুল।

শিল্ডেড ক্যাবল প্রিপ টুলস

STP তারের একটি ফয়েল বা বিনুনিযুক্ত ঢাল থাকে যা চারটি জোড়ার চারপাশে মোড়ানো থাকে। জ্যাকেট খুলে ফেলার পরে, এই ঢালটিকে ছিঁড়ে না ফেলে তারের জ্যাকেটের উপরে সাবধানে ভাঁজ করতে হবে, তারপর বন্ধ করার সময় ঢালযুক্ত প্যাচ প্যানেলের ধাতব সংযোগকারী হাউজিংয়ের সাথে বন্ধন করতে হবে। এই পদক্ষেপের জন্য এক জোড়া সূক্ষ্ম-টিপযুক্ত সুই-নাকের প্লায়ার এবং একটি ডেডিকেটেড শিল্ডেড কীস্টোন জ্যাক টার্মিনেশন টুল (প্যানেল প্রস্তুতকারকের দ্বারা সরবরাহ করা) প্রয়োজন। খালি হাতে ঢালটি ভাঁজ করার এবং বাঁধার চেষ্টা করা অসঙ্গত ঢালের যোগাযোগ তৈরি করে, যা ঢালযুক্ত তারের উদ্দেশ্যকে হারায়।

গ্রাউন্ডিং টুলস এবং হার্ডওয়্যার

একটি ঢালযুক্ত নেটওয়ার্ক প্যাচ প্যানেল অবশ্যই র্যাকের গ্রাউন্ডিং বাসের সাথে বাঁধা থাকতে হবে, যা বিল্ডিংয়ের টেলিকমিউনিকেশন গ্রাউন্ডিং এবং বন্ডিং সিস্টেমের সাথে সংযোগ করে (TIA-607-C-তে সংজ্ঞায়িত করা হয়েছে)। এর জন্য একটি গ্রাউন্ডিং কন্ডাক্টর প্রয়োজন (ন্যূনতম 6 AWG তামা বেশিরভাগ বাণিজ্যিক ইনস্টলেশনে র্যাক-টু-গ্রাউন্ড বন্ধনের জন্য), একটি লগ ক্রিমিং টুল এবং উপযুক্ত কম্প্রেশন লগস। একটি মাল্টিমিটার প্যানেল থেকে মূল গ্রাউন্ডিং ইলেক্ট্রোড পর্যন্ত স্থল পথের ধারাবাহিকতা যাচাই করতে ব্যবহৃত হয়। যদি স্থল পথ খোলা থাকে বা প্রতিরোধের 1 ওহম অতিক্রম করে, তাহলে শিল্ডিং সিস্টেমটি ডিজাইন অনুযায়ী কাজ করবে না।

Cat6A-নির্দিষ্ট বিবেচনা

Cat6A তারের ব্যাস Cat6-এর তুলনায় উল্লেখযোগ্যভাবে বড় 7-8 মিমি বনাম 5-6 মিমি —এবং এর জন্য বৃহত্তর ক্যাবল ম্যানেজমেন্ট আনুষাঙ্গিক (বিস্তৃত জে-হুক স্যাডল, উচ্চ-ক্ষমতার ক্যাবল ম্যানেজার) এবং শক্ত 23 AWG কন্ডাক্টরের জন্য উচ্চ শক্তিতে সেট করা একটি পাঞ্চ-ডাউন টুল প্রয়োজন। বর্ধিত ব্যাস এর মানে হল যে একটি 48-পোর্ট Cat6A তারযুক্ত প্যানেলের পিছনে একটি সমতুল্য Cat6 প্যানেলের চেয়ে অনেক বেশি ঘন তারের বান্ডিল থাকবে। বান্ডিল পরিচালনার জন্য প্যানেলের পিছনে কমপক্ষে 3-4 ইঞ্চি পরিষ্কার গভীরতা সহ পিছনের কেবল পরিচালনার স্থান সেই অনুযায়ী পরিকল্পনা করতে হবে।

নিরাপত্তা সরঞ্জাম এবং ব্যক্তিগত প্রতিরক্ষামূলক সরঞ্জাম

প্যাচ প্যানেল ইনস্টলেশন প্রকৃত আঘাতের ঝুঁকি সহ একটি শারীরিক বাণিজ্য কাজ। নিম্নলিখিত PPE এবং সুরক্ষা সরঞ্জামগুলি প্রতিটি ইনস্টলারের কিটের অংশ হওয়া উচিত।

• নিরাপত্তা চশমা: ড্রিলিং, কন্ডাক্টর পাঞ্চিং এবং তার কাটার সময় প্রয়োজন। তারের শেষ এবং জ্যাকেটের টুকরো উচ্চ-বেগ প্রজেক্টাইলে পরিণত হতে পারে।
• কাটা-প্রতিরোধী গ্লাভস (লেভেল A4 বা উচ্চতর): রাক রেল এবং পাঞ্চ-আউট প্রান্ত ধারালো burrs আছে. ANSI/ISEA 105 লেভেল A4 রেট দেওয়া কাট-প্রতিরোধী গ্লাভস তারের পরিচালনার জন্য দক্ষতাকে উল্লেখযোগ্যভাবে দুর্বল না করে পর্যাপ্ত সুরক্ষা প্রদান করে।
• N95 শ্বাসযন্ত্র: ফাইবারগ্লাস নিরোধক, স্প্রে ফায়ারপ্রুফিং, বা ধুলো এবং কণা জমে সিলিং প্লেনমে কাজ করার সময় প্রয়োজন।
• হাঁটু প্যাড: প্রাচীর-মাউন্ট ঘেরে মেঝে-স্তরের প্যাচ প্যানেলে তারগুলি বন্ধ করার জন্য টেকসই নতজানু হওয়া প্রয়োজন। পেশাদার-গ্রেডের হাঁটু প্যাড ক্লান্তি কমায় এবং কংক্রিট বা টাইল মেঝে আঘাত প্রতিরোধ করে।
• হেডল্যাম্প বা টাস্ক লাইট: একটি আলনা পিছনে অন্ধকার. একটি হেডল্যাম্প তারের কাজের জন্য উভয় হাত মুক্ত রাখে এবং একটি ফ্ল্যাশলাইট ধরে রাখার জন্য একজন সাহায্যকারীর প্রয়োজনীয়তা দূর করে।
• অ-পরিবাহী পদক্ষেপ মই: শক্তিযুক্ত বৈদ্যুতিক সরঞ্জামের কাছাকাছি কাজ করার সময় ফাইবারগ্লাস মই বাধ্যতামূলক। অ্যালুমিনিয়ামের সিঁড়ি সার্ভার রুমে যেখানে পাওয়ার ডিস্ট্রিবিউশন ইউনিট (পিডিইউ) এবং ইউপিএস সিস্টেম ইনস্টল করা আছে সেখানে বৈদ্যুতিক আঘাতের ঝুঁকি উপস্থাপন করে।

স্টার্টার কিট বনাম পেশাদার কিট: কি বাজেট করতে হবে

কেউ প্রথমবার একটি ছোট বাড়ি বা ছোট অফিস নেটওয়ার্ক প্যাচ প্যানেল ইনস্টল করার জন্য, একটি ন্যূনতম টুল কিট অপ্রয়োজনীয় খরচ ছাড়াই প্রয়োজনীয় জিনিসগুলিকে কভার করে। বাণিজ্যিক প্রকল্প জুড়ে নিয়মিত প্যাচ প্যানেল স্থাপনকারী পেশাদার ইনস্টলারের জন্য, একটি সম্পূর্ণ কিট পেশাদার কাজের চাহিদার গুণমান এবং গতি সরবরাহ করে।

পেশাদার ঠিকাদারদের জন্য যারা সরাসরি একটি সার্টিফিকেশন পরীক্ষক কেনার ন্যায্যতা দিতে পারে না, ফ্লুক নেটওয়ার্ক থেকে সরাসরি বা অনুমোদিত ভাড়া অংশীদারদের মাধ্যমে ভাড়া নেওয়ার জন্য সাধারণত খরচ হয় প্রতি সপ্তাহে $150-$300 , এমনকি একক-প্রকল্প ব্যবহারের জন্য সার্টিফিকেশন অর্থনৈতিকভাবে অ্যাক্সেসযোগ্য করে তোলে।
