প্যাচ প্যানেল দুই ধরনের কি কি?

প্যাচ প্যানেল দুটি প্রকার: একটি সরাসরি উত্তর

প্যাচ প্যানেল দুটি প্রধান ধরনের হয় তারযুক্ত (স্থির) প্যাচ প্যানেল এবং মডুলার (কীস্টোন) প্যাচ প্যানেল . এই দুটি বিভাগ কার্যত প্রতিটি ডেটা সেন্টার, সার্ভার রুম এবং বাণিজ্যিক নেটওয়ার্ক ইনস্টলেশনে কাঠামোগত তারের ভিত্তি তৈরি করে। একটি নেটওয়ার্ক প্যাচ প্যানেল কেনার আগে বা একটি ক্যাবলিং লেআউট ডিজাইন করার আগে তাদের মধ্যে পার্থক্য বোঝা অপরিহার্য, কারণ ভুল পছন্দ অপ্রয়োজনীয় খরচ, নমনীয়তা বা কর্মক্ষমতা সংক্রান্ত সমস্যা তৈরি করতে পারে।

একটি তারযুক্ত প্যাচ প্যানেল ফ্যাক্টরিতে প্যানেলের পিছনে ইতিমধ্যেই বন্ধ হয়ে যাওয়া তারের সাথে আসে। অন্যদিকে, একটি মডুলার প্যাচ প্যানেল একটি খালি ফ্রেম হিসাবে প্রেরণ করে যা বিনিময়যোগ্য কীস্টোন জ্যাকগুলি গ্রহণ করে, যা ইনস্টলারকে একটি একক প্যানেলের মধ্যে সংযোগকারীর ধরন, বিভাগগুলি এবং এমনকি মিডিয়া প্রকারগুলিকে মিশ্রিত করতে দেয়৷ উভয়ই একই মূল ফাংশন পরিবেশন করে — নেটওয়ার্ক সংযোগগুলিকে সংগঠিত করা এবং রাউটিং করা — তবে তারা এটি মৌলিকভাবে ভিন্ন উপায়ে করে এবং বিভিন্ন স্থাপনার পরিস্থিতির জন্য উপযুক্ত।

তারযুক্ত প্যাচ প্যানেল: পূর্ব-সমাপ্ত এবং স্থাপনের জন্য প্রস্তুত

একটি তারযুক্ত প্যাচ প্যানেল, যাকে কখনও কখনও একটি ফিক্সড বা পাঞ্চ-ডাউন প্যাচ প্যানেল বলা হয়, এর পিছনের পোর্টগুলি ইতিমধ্যেই 110-স্টাইল পাঞ্চ-ডাউন ব্লক বা অনুরূপ সংযোগকারীগুলির সাথে শেষ হয়ে গেছে। কেবলটি মাঠ থেকে চলে — ওয়াল আউটলেট, তারের ট্রে, মেঝে বাক্সগুলি — একটি পাঞ্চ-ডাউন টুল ব্যবহার করে সরাসরি এই ব্লকগুলিতে পাঞ্চ করা হয়। প্যানেলের সামনের অংশটি স্ট্যান্ডার্ড RJ45 পোর্টগুলিকে উন্মোচিত করে যেখানে ছোট প্যাচ কেবলগুলি বাকি নেটওয়ার্কের সাথে সরঞ্জামগুলিকে সংযুক্ত করে।

এই ধরনের নেটওয়ার্ক প্যাচ প্যানেল হল স্ট্রাকচার্ড ক্যাবলিংয়ের ঐতিহ্যবাহী ওয়ার্কহরস। এটা ব্যাপকভাবে পাওয়া যায় 24-পোর্ট এবং 48-পোর্ট কনফিগারেশন , এবং বেশিরভাগ মডেল 1U বা 2U র্যাক স্পেস দখল করে। স্ট্যান্ডার্ড বিকল্পগুলি Cat5e, Cat6, বা Cat6A পারফরম্যান্সের জন্য রেট করা হয়েছে, Cat6A প্যানেল সমর্থন করতে সক্ষম 10 গিগাবিট ইথারনেট 100 মিটার পর্যন্ত দূরত্বে .

তারযুক্ত প্যাচ প্যানেলের সুবিধা

• মডুলার বিকল্পের তুলনায় পোর্ট প্রতি কম আপফ্রন্ট খরচ
• সব পোর্ট জুড়ে সামঞ্জস্যপূর্ণ কারখানা-স্তরের সমাপ্তির গুণমান
• বড় আকারের ইউনিফর্ম স্থাপনার জন্য সহজ ইনস্টলেশন প্রক্রিয়া
• হাজার হাজার ইনস্টল পোর্ট সহ পরিবেশে প্রমাণিত নির্ভরযোগ্যতা
• Panduit, Leviton, Belden, এবং CommScope সহ বিক্রেতাদের কাছ থেকে ব্যাপক প্রাপ্যতা

তারযুক্ত প্যাচ প্যানেলের সীমাবদ্ধতা

প্রধান অপূর্ণতা হল নমনীয়তা। একটি তারযুক্ত প্যানেলের প্রতিটি পোর্ট একই সংযোগকারী প্রকার। আপনার যদি ফাইবার বা কক্স সংযোগের পাশাপাশি ক্যাট 6 কপার পোর্টের মিশ্রণের প্রয়োজন হয় তবে আপনি একটি একক তারযুক্ত প্যানেলের মধ্যে এটি অর্জন করতে পারবেন না। অতিরিক্তভাবে, যদি একটি একক পোর্ট ক্ষতিগ্রস্ত হয়, তবে এটি প্রতিস্থাপন করার অর্থ হল সম্পূর্ণ প্যানেল বা কমপক্ষে সেই পৃথক ব্লকটি প্রতিস্থাপন বা পুনরায় বন্ধ করা। পরিবেশের জন্য যেখানে তারের প্রয়োজনীয়তা ঘন ঘন বিকশিত হয়, এই দৃঢ়তা একটি বাস্তব কর্মক্ষম সমস্যা হয়ে ওঠে।

তারযুক্ত প্যাচ প্যানেলগুলি বড় অফিস স্থাপনা, স্কুল নেটওয়ার্ক এবং শিল্প পরিবেশের জন্য সবচেয়ে উপযুক্ত যেখানে শত শত অভিন্ন তামা রান দ্রুত এবং সাশ্রয়ীভাবে সমাপ্ত করা প্রয়োজন। একটি সাধারণ 48-পোর্ট Cat6 তারযুক্ত প্যানেলের দাম $30-$80 এর মতো হতে পারে, এটি বাজেট-সংবেদনশীল প্রকল্পগুলির জন্য আকর্ষণীয় করে তোলে।

মডুলার প্যাচ প্যানেল: নমনীয় এবং ভবিষ্যতের জন্য প্রস্তুত

একটি মডুলার প্যাচ প্যানেল হল একটি খালি চ্যাসিস, সাধারণত 12, 24, বা 48-পোর্ট ফ্রেমে দেওয়া হয়, যা পৃথক কীস্টোন জ্যাক গ্রহণ করার জন্য ডিজাইন করা হয়। ফ্রেমের প্রতিটি স্লটে একটি ভিন্ন ধরনের জ্যাক থাকতে পারে—Cat5e, Cat6, Cat6A, ফাইবার LC, ফাইবার SC, কোঅক্সিয়াল F-টাইপ, এমনকি USB বা HDMI কীস্টোন মডিউল। এটি মডুলার নেটওয়ার্ক প্যাচ প্যানেলটিকে আজ স্ট্রাকচার্ড ক্যাবলিং-এ উপলব্ধ সবচেয়ে বহুমুখী বিকল্প করে তোলে।

ইনস্টলেশনের মধ্যে প্যানেল ফ্রেমে নির্বাচিত কীস্টোন জ্যাকগুলি স্ন্যাপ করা জড়িত, তারপর প্রতিটি জ্যাক পৃথকভাবে বন্ধ করা। নির্বাচিত জ্যাক মডেলের উপর নির্ভর করে জ্যাকগুলিকে নিজেরাই পাঞ্চ করা, টুল-মুক্ত বা প্রি-টার্মিনেট করা যেতে পারে। একবার ইনস্টল হয়ে গেলে, প্রতিটি জ্যাকের সামনের মুখ ব্যবহারকারীর কাছে উপযুক্ত পোর্ট ইন্টারফেস উপস্থাপন করে।

মডুলার প্যাচ প্যানেলের সুবিধা

• একটি একক প্যানেলের মধ্যে সংযোগকারী প্রকারগুলি মিশ্রিত করার সম্পূর্ণ নমনীয়তা
• সহজ পোর্ট-লেভেল মেরামত: পুরো প্যানেলটি প্রতিস্থাপন না করে একটি একক ক্ষতিগ্রস্ত কীস্টোন জ্যাক অদলবদল করুন
• পরিমাপযোগ্যতা - একটি আংশিক জনবহুল প্যানেল দিয়ে শুরু করুন এবং প্রয়োজন বাড়ার সাথে সাথে পোর্ট যোগ করুন
• কীস্টোন মডিউলগুলিকে উচ্চ-মূল্যায়িত বিভাগে অদলবদল করে ভবিষ্যতের আপগ্রেডগুলিকে সমর্থন করে৷
• ডেটা সেন্টার, AV ইনস্টলেশন এবং মাল্টি-মিডিয়া পরিবেশের জন্য আদর্শ

মডুলার প্যাচ প্যানেলের সীমাবদ্ধতা

মডুলার প্যানেল পোর্ট প্রতি একটি উচ্চ খরচ বহন. একটি মানের 24-পোর্ট মডুলার কীস্টোন প্যানেল ফ্রেমের জন্য একাই $20–$50 খরচ হতে পারে এবং প্রতিটি পৃথক Cat6A কীস্টোন জ্যাক প্রতি পোর্টে আরও $5–$15 যোগ করতে পারে৷ একটি সম্পূর্ণ জনবহুল 48-পোর্ট Cat6A মডুলার প্যানেলের জন্য, মোট উপাদান খরচ পৌঁছতে পারে $300–$600 বা তার বেশি , একটি সমতুল্য তারযুক্ত প্যানেলের জন্য $100 এর নিচের তুলনায়। শ্রমের সময়ও বেশি, যেহেতু প্রতিটি জ্যাক অবশ্যই পৃথকভাবে বন্ধ করতে হবে এবং জায়গায় স্ন্যাপ করতে হবে।

পারফরম্যান্সের ধারাবাহিকতা নির্বাচিত পৃথক কীস্টোন জ্যাকের গুণমানের উপরও নির্ভর করে। একটি ব্র্যান্ডেড প্যানেল ফ্রেমে নিম্ন-মানের তৃতীয়-পক্ষের জ্যাক মিশ্রিত করা অসঙ্গত ক্রসস্ট্যাক এবং সন্নিবেশ ক্ষতির পরিমাপ তৈরি করতে পারে, সম্ভাব্যভাবে চ্যানেল সার্টিফিকেশন পরীক্ষা ব্যর্থ হতে পারে। যখনই সম্ভব একই প্রস্তুতকারকের পরীক্ষিত এবং প্রত্যয়িত সিস্টেম থেকে জ্যাক এবং ফ্রেম ব্যবহার করুন।

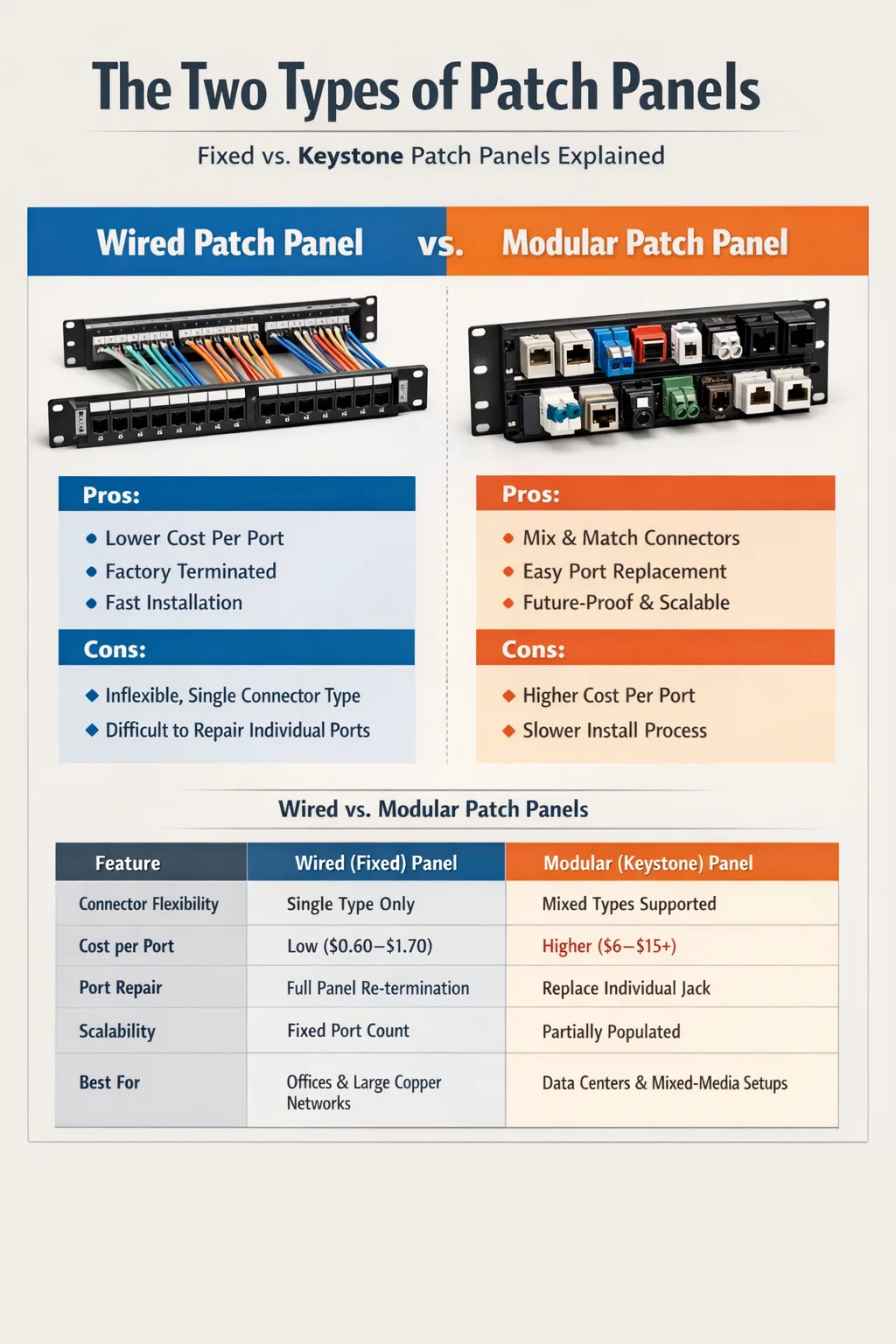

পাশাপাশি তুলনা: তারযুক্ত বনাম মডুলার প্যাচ প্যানেল

নীচের সারণীটি মূল পার্থক্যগুলিকে সংক্ষিপ্ত করে যা আপনাকে সিদ্ধান্ত নিতে সাহায্য করে যে কোন ধরণের নেটওয়ার্ক প্যাচ প্যানেল আপনার প্রজেক্টের প্রয়োজনীয়তার সাথে উপযুক্ত।

কিভাবে ডান নির্বাচন নেটওয়ার্ক প্যাচ প্যানেল আপনার প্রকল্পের জন্য

একটি তারযুক্ত এবং মডুলার নেটওয়ার্ক প্যাচ প্যানেলের মধ্যে নির্বাচন করা চারটি ব্যবহারিক কারণের মধ্যে নেমে আসে: বাজেট, মিডিয়ার বৈচিত্র্য, প্রত্যাশিত বৃদ্ধি এবং রক্ষণাবেক্ষণের প্রত্যাশা। কোন সর্বজনীনভাবে উন্নত বিকল্প নেই - উভয় প্রকারই প্রতিদিন পেশাদার ইনস্টলেশনে সফলভাবে স্থাপন করা হয়।

বাজেট-চালিত প্রকল্প

যদি প্রকল্পটি সমাপ্ত করা জড়িত থাকে একই বিভাগের 100 বা তার বেশি কপার রান এবং cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

মিশ্র-মিডিয়া এবং ডেটা সেন্টার পরিবেশ

ডেটা সেন্টারগুলি নিয়মিতভাবে কপার ইথারনেট, ফাইবার আপলিঙ্ক এবং কখনও কখনও একই র‍্যাকে সমাক্ষীয় বা অডিও সংযোগগুলিকে একত্রিত করে। একটি মডুলার নেটওয়ার্ক প্যাচ প্যানেল এই সবগুলিকে একটি একক 1U ফ্রেমে পরিচালনা করে, র্যাকটিকে সংগঠিত করে এবং প্রয়োজনীয় প্যানেলের সংখ্যা হ্রাস করে। অনেক এন্টারপ্রাইজ ডেটা সেন্টার বিশেষত মডুলার প্যানেলগুলিতে প্রমিতকরণ করে কারণ তারা পৃথক ফাইবার পোর্টগুলিকে 1G LC থেকে 10G LC বা 25G LC-তে আপগ্রেড করতে পারে কেবল কীস্টোন মডিউলগুলিকে অদলবদল করে, কেবলগুলি পুনরায় চালু না করে বা সম্পূর্ণ প্যানেলগুলি প্রতিস্থাপন না করে।

রক্ষণাবেক্ষণ এবং দীর্ঘমেয়াদী সেবাযোগ্যতা

উচ্চ বন্দর মন্থন সহ পরিবেশে — সহ-কর্মস্থল, হোটেল ব্যবসা কেন্দ্র, ইভেন্টের স্থান — পৃথক কীস্টোন জ্যাকগুলি বারবার প্লাগ-ইন এবং প্লাগ-আউট চক্র থেকে শারীরিক অপব্যবহার করে। একটি মডুলার প্যানেল একজন টেকনিশিয়ানকে দুই মিনিটের মধ্যে একটি জীর্ণ জ্যাক প্রতিস্থাপন করতে দেয়, যার পার্টস খরচ $5–$10, অন্য কোনো সংযোগে বিরক্ত না করে। একটি তারযুক্ত প্যানেলে একই মেরামতের জন্য একটি ব্লক পুনরায় পাঞ্চ করা বা পুরো প্যানেল সমাবেশ প্রতিস্থাপন করা প্রয়োজন, যার অর্থ হতে পারে ডাউনটাইম 30-60 মিনিট ঘটনা প্রতি

ভবিষ্যত-প্রুফিং এবং প্রযুক্তি আপগ্রেড

নেটওয়ার্ক মান বিকশিত হয়. Cat6A এখন TIA-568.2-D প্রতি নতুন বাণিজ্যিক ইনস্টলেশনের জন্য প্রস্তাবিত সর্বনিম্ন, এবং 10GBase-T ক্রমবর্ধমানভাবে সাধারণ এমনকি SMB পরিবেশেও। আপনি যদি আজ একটি তারযুক্ত Cat6 প্যানেল স্থাপন করেন এবং তিন বছরের মধ্যে Cat6A পারফরম্যান্সের প্রয়োজন হয়, আপনি পুরো প্যানেলটি প্রতিস্থাপন করবেন। একটি মডুলার প্যানেলের সাহায্যে, আপনি ফ্রেম রাখার সময় কীস্টোন জ্যাকগুলি অদলবদল করেন৷ এই পার্থক্য একটি 24-বন্দর পায়খানার মধ্যে কম গুরুত্বপূর্ণ কিন্তু একটি জুড়ে তাৎপর্যপূর্ণ হয়ে ওঠে 480টি পোর্ট সহ 10-র্যাক ডেটা সেন্টার .

দুটি প্রধান প্রকারের বাইরে: কোণযুক্ত, ঢালযুক্ত এবং ফাঁকা প্যাচ প্যানেল

যদিও ওয়্যার্ড এবং মডুলার দুটি মৌলিক বিভাগ, উভয় প্রকার বিশেষায়িত বৈকল্পিকগুলিতে আসে যা নির্দিষ্ট ইনস্টলেশন প্রয়োজনীয়তাগুলিকে সম্বোধন করে।

কৌণিক প্যাচ প্যানেল

কোণযুক্ত প্যাচ প্যানেলগুলি সামনের পোর্টগুলিকে 45 ডিগ্রিতে কাত করে, প্যাচ কেবলগুলিকে র্যাকের সামনের দিকে সোজা করার পরিবর্তে পাশের দিকে নিয়ে যায়। এটি প্যাচ ক্যাবলের বাঁক ব্যাসার্ধের চাপকে নাটকীয়ভাবে হ্রাস করে এবং উচ্চ-ঘনত্বের র্যাকগুলিকে উল্লেখযোগ্যভাবে পরিষ্কার রাখে। কৌণিক প্যানেলগুলি তারযুক্ত এবং মডুলার উভয় ফর্ম্যাটেই পাওয়া যায় এবং সাধারণত টপ-অফ-র্যাক সুইচিং ব্যবস্থায় ব্যবহৃত হয় যেখানে তারের ব্যবস্থাপনা গুরুত্বপূর্ণ। কিছু ডিজাইন পোর্টের নিচের সারিতে কোণ করে, সর্বোচ্চ ঘনত্বের জন্য একটি হাইব্রিড ফ্ল্যাট/কোণ লেআউট তৈরি করে।

শিল্ডেড (STP) প্যাচ প্যানেল

উল্লেখযোগ্য ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ পরিবেশে—উৎপাদন ফ্লোর, সম্প্রচার সুবিধা, মেডিকেল ইমেজিং রুম—শিল্ডড টুইস্টেড পেয়ার (STP) ক্যাবলিংয়ের জন্য পুরো লিঙ্ক জুড়ে কেবল ঢালের ধারাবাহিকতা বজায় রাখার জন্য একটি ঢালযুক্ত প্যাচ প্যানেলের প্রয়োজন হয়। একটি ঢালযুক্ত নেটওয়ার্ক প্যাচ প্যানেলে ধাতব পোর্ট হাউজিং এবং একটি গ্রাউন্ডিং বার রয়েছে যা র্যাকের স্থল পথের সাথে বন্ধন করে। STP তারের সাথে একটি ঢালবিহীন প্যানেল ব্যবহার করলে প্যানেলের ঢাল ভেঙ্গে যায়, এর উদ্দেশ্য সম্পূর্ণভাবে নষ্ট হয়ে যায়। শিল্ডেড প্যানেলগুলি তারযুক্ত এবং মডুলার উভয় প্রকারেই পাওয়া যায়, যদিও তারা মোটামুটি খরচের প্রিমিয়াম বহন করে 30-50% সমতুল্য আনশিল্ডেড মডেলের উপরে .

ফাঁকা প্যাচ প্যানেল

ফাঁকা প্যাচ প্যানেলে কোনো পোর্ট নেই। এগুলি সম্পূর্ণরূপে র্যাক পরিচালনার জন্য ব্যবহৃত হয় - বায়ুপ্রবাহ উন্নত করতে, ধুলো আটকাতে বা ডকুমেন্টেশনের জন্য একটি লেবেলযুক্ত পৃষ্ঠ সরবরাহ করতে খালি 1U স্থানগুলি পূরণ করা হয়। একটি কার্যকরী ডেটা বিতরণ উপাদান না হলেও, ফাঁকা প্যানেলগুলি যে কোনও সুসংগঠিত র্যাকে একটি পেশাদার ফিনিশিং টাচ এবং এখানে উল্লেখ করা হয়েছে কারণ সেগুলি প্রায়শই বিক্রেতা ক্যাটালগগুলিতে কার্যকরী প্যাচ প্যানেলের পাশাপাশি গোষ্ঠীবদ্ধ থাকে এবং প্রথমবারের ক্রেতাদের জন্য বিভ্রান্তির কারণ হতে পারে৷

পোর্ট ঘনত্ব, র্যাক ইউনিট, এবং তারের ব্যবস্থাপনা বিবেচনা

উভয় ধরণের প্যাচ প্যানেলকে শুধুমাত্র সংযোগকারীর ধরন দ্বারা নয় বরং সামগ্রিক র্যাক বিন্যাসে কীভাবে ফিট করে তা দ্বারা মূল্যায়ন করা উচিত। একটি আদর্শ 19-ইঞ্চি EIA র্যাক প্রদান করে 42U ব্যবহারযোগ্য স্থান . দুর্বল প্যানেল নির্বাচন র্যাক ইউনিট নষ্ট করতে পারে, কেবল পরিচালনার দুঃস্বপ্ন তৈরি করতে পারে এবং সমস্যা সমাধানকে বেদনাদায়ক করে তুলতে পারে।

একটি 48-পোর্ট 1U তারযুক্ত প্যাচ প্যানেল পোর্টগুলিকে শক্তভাবে প্যাক করে এবং কেবল পরিচালনার ক্লিপগুলির জন্য সামান্য অনুভূমিক স্থান ছেড়ে দেয়। অনেক ইনস্টলার প্রতিটি 48-পোর্ট প্যানেলের সাথে একটি 1U অনুভূমিক ক্যাবল ম্যানেজার এর সাথে সরাসরি এর নীচে যুক্ত করে, প্রতি প্যানেলে 2U ত্যাগ করে কিন্তু নাটকীয়ভাবে দীর্ঘমেয়াদী রক্ষণাবেক্ষণের উন্নতি করে। 1U-তে একটি 24-পোর্ট প্যানেল পোর্টগুলির মধ্যে আরও অনুভূমিক শ্বাস-প্রশ্বাসের ঘর দেয়, যা সংলগ্ন সংযোগগুলিকে বিরক্ত না করে পৃথক কেবলগুলিকে লেবেল এবং ট্রেস করা সহজ করে তোলে।

মডুলার প্যানেলের জন্য, কিছু কীস্টোন জ্যাক ডিজাইনের জন্য প্রয়োজনীয় অতিরিক্ত গভীরতা অবশ্যই র্যাকের পিছনের ছাড়পত্রের বিপরীতে যাচাই করা উচিত। কিছু Cat6A কীস্টোন প্যানেলের মুখের পিছনে 2-3 ইঞ্চি প্রসারিত হয় এবং শুধুমাত্র 12-14 ইঞ্চি গভীরতার সাথে অগভীর-গভীর প্রাচীর-মাউন্ট ঘেরে, এটি সতর্ক পূর্ব পরিকল্পনা ছাড়া ইনস্টলেশনকে শারীরিকভাবে অসম্ভব করে তুলতে পারে।

লেবেলিং এবং ডকুমেন্টেশন অনুশীলন

প্যানেলের ধরন নির্বিশেষে, সঠিক লেবেলিং হার্ডওয়্যারের মতোই গুরুত্বপূর্ণ। শিল্পের সর্বোত্তম অনুশীলন প্রতিটি পোর্টের জন্য একটি অনন্য শনাক্তকারীর সাথে লেবেলযুক্ত হওয়ার আহ্বান জানায় যা মূল বিন্দু, গন্তব্য, তারের বিভাগ, ইনস্টলেশনের তারিখ এবং পরীক্ষার ফলাফলের রেফারেন্স নথিভুক্ত করে একটি তারের সময়সূচীতে ম্যাপ করে। বেশিরভাগ মানের প্যাচ প্যানেলে পোর্টের নীচে বা উপরে একটি লেবেল স্ট্রিপ চ্যানেল অন্তর্ভুক্ত থাকে। তাপ-সঙ্কুচিত বা স্ব-লেমিনেটিং লেবেল সহ ব্র্যাডি, হেলারম্যান টাইটন বা অনুরূপ লেবেলিং সিস্টেম ব্যবহার করা শনাক্তকারীকে পাঠযোগ্য রাখে 10 বছর এমনকি ধুলো বা আর্দ্র পরিবেশেও।

উভয় প্যানেল প্রকারের জন্য ইনস্টলেশন সেরা অনুশীলন

আপনি যে ধরনের নেটওয়ার্ক প্যাচ প্যানেল বেছে নিন তা নির্বিশেষে, সামঞ্জস্যপূর্ণ ইনস্টলেশন অনুশীলনের একটি সেট নিশ্চিত করে যে চ্যানেলের কর্মক্ষমতা রেট স্পেসিফিকেশন পূরণ করে বা অতিক্রম করে।

• টার্মিনেশন পয়েন্টের 13 মিমি মধ্যে জোড়া মোচড় বজায় রাখুন বিশেষ করে Cat6A ইন্সটলেশনে ক্রসস্টালকে মিনিমাইজ করতে।
• প্যানেলের পিছনে কমপক্ষে 12 ইঞ্চি পরিষেবা লুপ ছেড়ে দিন যাতে নতুন কেবল টানা না করে পুনরায় সমাপ্তির অনুমতি দেওয়া যায়।
• তারের ন্যূনতম বাঁক ব্যাসার্ধকে কখনই অতিক্রম করবেন না—সাধারণত আনশিল্ডের জন্য তারের ব্যাস 4x এবং ঢালের জন্য 8x।
• ব্লক টাইপের (110 বনাম ক্রোন) জন্য সঠিক প্রভাব স্তরে সেট করা একটি ক্যালিব্রেটেড পাঞ্চ-ডাউন টুল ব্যবহার করুন।
• ইনস্টলেশনে সাইন অফ করার আগে TIA-568 বা ISO/IEC 11801 স্ট্যান্ডার্ডে একটি প্রত্যয়িত ফিল্ড টেস্টার (Fluke DSX, IDEAL SignalTEK, বা সমতুল্য) দিয়ে প্রতিটি চ্যানেল পরীক্ষা করুন।
• পরীক্ষার রিপোর্ট ইলেকট্রনিকভাবে সংরক্ষণ করুন এবং সিস্টেমের প্রতিটি পোর্টের জন্য তারের সময়সূচীর সাথে লিঙ্ক করুন।
• মডুলার প্যানেল ব্যবহার করার সময়, নিশ্চিত করুন যে কীস্টোন জ্যাক এবং প্যানেল ফ্রেম একই পরীক্ষিত সিস্টেম থেকে কোনো প্রস্তুতকারকের ওয়ারেন্টি বা সার্টিফিকেশন রক্ষা করতে।

এই পদক্ষেপগুলি অনুসরণ করে একটি সাধারণ হার্ডওয়্যার ক্রয় থেকে একটি প্যাচ প্যানেলকে একটি সঠিকভাবে নথিভুক্ত, প্রত্যয়িত অবকাঠামো উপাদানে রূপান্তরিত করে যা নেটওয়ার্কটিকে নির্ভরযোগ্যভাবে সমর্থন করে 15-25 বছর — বর্তমান মানগুলিতে ইনস্টল করা একটি কাঠামোগত তারের সিস্টেমের সাধারণ জীবনচক্র।

একটি প্যাচ প্যানেল নির্বাচন করার সময় সাধারণ ভুল

এমনকি অভিজ্ঞ ইনস্টলাররাও মাঝে মাঝে নির্বাচন ত্রুটি করে যা প্রাথমিক স্থাপনার কয়েক মাস বা বছর পরে সমস্যা সৃষ্টি করে। নিম্নলিখিতগুলি সবচেয়ে সাধারণ এবং সবচেয়ে এড়ানো যায়।

ক্যাবল ক্যাটাগরির সাথে প্যানেল ক্যাটাগরির মিল নেই

Cat6A কেবল ইনস্টল করা এবং এটিকে Cat6-রেটেড প্যানেলে বন্ধ করা চ্যানেলটিকে Cat6 পারফরম্যান্সে সীমাবদ্ধ করে। চ্যানেলের দুর্বলতম উপাদানটি সম্পূর্ণ লিঙ্কের রেট কর্মক্ষমতা নির্ধারণ করে। আপনি যদি 10GBase-T বা 25GBase-T সমর্থন করার জন্য Cat6A চালাচ্ছেন, তাহলে প্রতিটি উপাদান—কেবল, প্যাচ প্যানেল, কীস্টোন জ্যাক এবং প্যাচ কর্ড—কে অবশ্যই Cat6A রেটযুক্ত হতে হবে।

রিয়ার ক্যাবল ম্যানেজমেন্ট উপেক্ষা করা

একটি ভারী জনবহুল 48-পোর্ট প্যানেলের পিছনে 48টি পৃথক তারের রান রাখা যেতে পারে। সঠিক রিয়ার ক্যাবল ম্যানেজমেন্ট গাইড, জে-হুক, বা কেবল স্পুল ছাড়া, সেই রানগুলি একটি জটিল ভরে পরিণত হয় যা ভবিষ্যতে যোগ, চালনা এবং পরিবর্তনগুলি (MACs) অপ্রয়োজনীয়ভাবে কঠিন করে তোলে এবং সম্পর্কহীন রক্ষণাবেক্ষণ কাজের সময় দুর্ঘটনাজনিত তারের ক্ষতির ঝুঁকি বাড়ায়।

অর্থ সাশ্রয়ের জন্য অ-সিস্টেম উপাদান কেনা

অফ-ব্র্যান্ডের কীস্টোন জ্যাক সহ একটি পান্ডুইট প্যানেল ফ্রেম ব্যবহার করা, বা ভিন্ন প্রস্তুতকারকের Cat6A তারের সাথে Cat6 প্যাচ প্যানেল মিশ্রিত করা, পরীক্ষিত সিস্টেম ওয়ারেন্টি ভঙ্গ করে। Panduit, Leviton, Belden, CommScope এবং Legrand-এর মতো নির্মাতারা তাদের উপাদানগুলিকে সিস্টেম হিসাবে প্রত্যয়িত করে, এবং সেই সার্টিফিকেশন শুধুমাত্র তখনই বৈধ হয় যখন একই পরিবারের উপাদানগুলি একসঙ্গে ব্যবহার করা হয়। সংরক্ষণ করতে ব্র্যান্ড মিশ্রিত প্রতি পোর্টে $2–$5 সঞ্চয়ের চেয়ে উল্লেখযোগ্যভাবে বেশি মূল্যের একটি 25 বছরের সিস্টেম ওয়ারেন্টি বাতিল করতে পারে।

পোর্ট কাউন্টের প্রয়োজনীয়তা অবমূল্যায়ন করা

বাণিজ্যিক তারের নকশায় একটি সাধারণ নিয়ম হল পরিকল্পনা করা বর্তমানে প্রয়োজনের তুলনায় 20-30% বেশি পোর্ট . সংস্থাগুলি বৃদ্ধি পায়, ওয়ার্কস্টেশনগুলি বৃদ্ধি পায় এবং IoT ডিভাইসগুলি বৃদ্ধি পায়। প্যাচ প্যানেল পোর্ট ফুরিয়ে গেলে হয় একটি নতুন প্যানেল ইনস্টলেশন মিড-র্যাক বা একটি সম্পূর্ণ পুনঃ-ডিজাইন - উভয়ই শুরু থেকে একটি বড় প্যানেল বা অতিরিক্ত প্যানেল ইনস্টল করার চেয়ে বেশি ব্যাহত এবং ব্যয়বহুল৷
