কিভাবে প্যাচ প্যানেল তারের হয়?

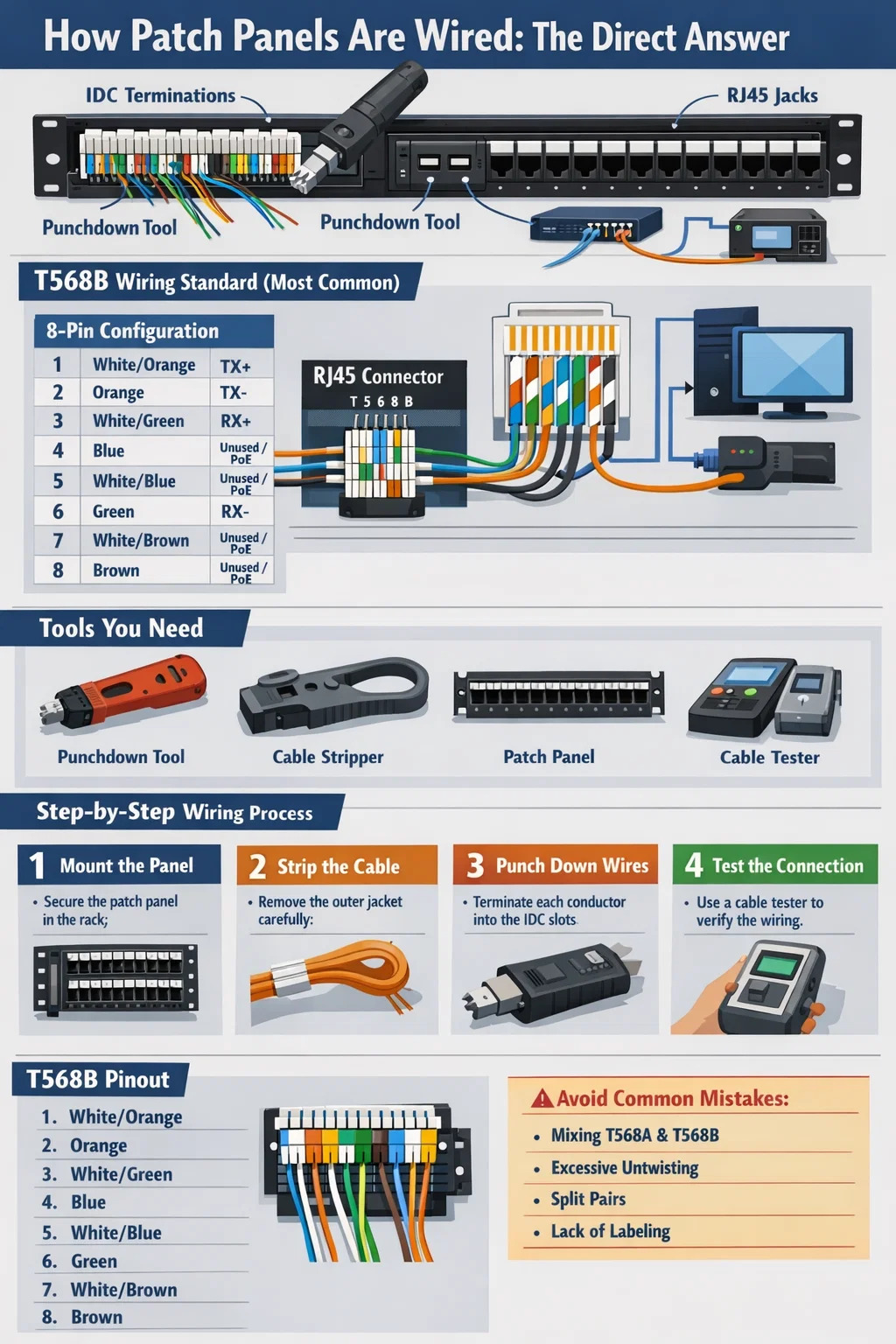

কিভাবে প্যাচ প্যানেল তারযুক্ত হয়: সরাসরি উত্তর

ক নেটওয়ার্ক প্যাচ প্যানেল T568A বা T568B ওয়্যারিং স্ট্যান্ডার্ড অনুসরণ করে একটি পাঞ্চডাউন টুল ব্যবহার করে প্যানেলের পিছনের দিকে পরিচালিত একটি কাঠামোগত ক্যাবলিং থেকে পৃথক কপার কন্ডাক্টরকে বন্ধ করে তারযুক্ত করা হয়। একটি Cat5e, বিড়াল6, বা Cat6A তারের আটটি কন্ডাক্টরের প্রতিটি প্যাচ প্যানেল পোর্টের পিছনে একটি রঙ-কোডেড IDC (ইনসুলেশন ডিসপ্লেসমেন্ট কানেক্টর) স্লটে বসে আছে। একবার পাঞ্চ করা হলে, প্যানেলের সামনের অংশ RJ45 কীস্টোন জ্যাকগুলিকে উন্মুক্ত করে, যা ছোট প্যাচ কেবলগুলিকে সুইচ, রাউটার বা অন্যান্য নেটওয়ার্ক ডিভাইসের সাথে সরঞ্জাম সংযোগ করতে দেয়।

একটি নেটওয়ার্ক র্যাকে একটি প্যাচ প্যানেলের সম্পূর্ণ উদ্দেশ্য হল অনুভূমিক তারের রানের জন্য একটি স্থির, সংগঠিত সমাপ্তি বিন্দু হিসাবে কাজ করা, আপনার পরিকাঠামো পরিষ্কার রাখা এবং দেয়ালের পিছনে স্থায়ী ক্যাবলিংকে বিরক্ত না করে সহজে সরানো, যোগ করা এবং পরিবর্তন করা। বেশিরভাগ পেশাদার ইনস্টলেশন ডিফল্ট তারের মান হিসাবে T568B ব্যবহার করে যদিও T568A নির্দিষ্ট মানদণ্ডের অধীনে সরকারি ভবনগুলির জন্য প্রয়োজনীয়। যেটি সবচেয়ে গুরুত্বপূর্ণ তা হল ধারাবাহিকতা - একই রান জুড়ে মানগুলি কখনই মিশ্রিত করুন না।

T568A এবং T568B ওয়্যারিং স্ট্যান্ডার্ড বোঝা

আপনি একটি একক তারে স্পর্শ করার আগে, আপনাকে বিশ্বের কার্যত সমস্ত কাঠামোগত তারের জুড়ে ব্যবহৃত দুটি তারের মান বুঝতে হবে। T568A এবং T568B উভয়ই একটি বিড়াল তারের সমস্ত আটটি কন্ডাক্টর ব্যবহার করে — চার জোড়া — তবে তারা 1, 2, 3 এবং 6 পিনের কমলা এবং সবুজ জোড়ার বিন্যাসে ভিন্ন।

T568B পিন-আউট (উত্তর আমেরিকাতে সর্বাধিক প্রচলিত)

T568A কমলা এবং সবুজ জোড়া অদলবদল করে, পিন 1-এ সাদা/সবুজ, পিন 2-এ সবুজ, পিন 3-এ সাদা/কমলা এবং পিন 6-এ কমলা। উভয়ের মধ্যে কার্যকরী পার্থক্য স্ট্রেইট-থ্রু সংযোগের জন্য শূন্য — এটি শুধুমাত্র ক্রসওভার ক্যাবলের ক্ষেত্রে গুরুত্বপূর্ণ, যেখানে একটি প্রান্ত T568A ব্যবহার করে এবং অন্যটি T556B ব্যবহার করে। গিগাবিট ইথারনেট এবং 10GbE এর জন্য, চারটি জোড়া একই সাথে ডেটা বহন করে , যে কারণে পাঞ্চডাউনের মাধ্যমে প্রতিটি জোড়ার মোচড়ের অখণ্ডতা বজায় রাখা উচ্চ গতিতে সংকেতের অখণ্ডতার জন্য গুরুত্বপূর্ণ।

শুরু করার আগে আপনার প্রয়োজনীয় সরঞ্জাম এবং উপকরণ

সঠিক সরঞ্জাম ছাড়াই প্যাচ প্যানেল সমাপ্তির দিকে তাড়াহুড়ো করা অবিশ্বাস্য সংযোগ তৈরি করে যা একটি মৌলিক লিঙ্ক পরীক্ষা পাস করে কিন্তু বাস্তব নেটওয়ার্ক লোডের অধীনে ব্যর্থ হয়। প্রাচীরের মধ্য দিয়ে একটি একক কেবল টানার আগে বেঞ্চে আপনার যা দরকার তা এখানে রয়েছে।

• 110-ব্লেড পাঞ্চডাউন টুল - একটি সামঞ্জস্যযোগ্য বল সেটিং সহ একটি গুণমানের প্রভাব সরঞ্জাম। প্রাথমিক বসার জন্য কম বল, চূড়ান্ত সমাপ্তির জন্য উচ্চ বল। Fluke Networks এবং Paladin Tools উভয়ই $25–$60 পরিসরে নির্ভরযোগ্য বিকল্প তৈরি করে। IDC পরিচিতি ক্র্যাক করে এমন সস্তা নো-ব্র্যান্ড সংস্করণ এড়িয়ে চলুন।
• তারের স্ট্রিপার — নেটওয়ার্ক কেবলের জন্য একটি ডেডিকেটেড রাউন্ড-ব্লেড স্ট্রিপার, মাল্টি-টুল বক্স কাটার নয়। আপনি কন্ডাকটর নিরোধক নিক না করে বাইরের জ্যাকেট সরাতে চান। কন্ডাক্টর ইনসুলেশনের একটি নিক প্রতিবন্ধকতার অসঙ্গতি সৃষ্টি করে যা একটি তারের সার্টিফায়ারে রিটার্ন লস ব্যর্থতা হিসাবে দেখায়।
• নেটওয়ার্ক প্যাচ প্যানেল — 24-পোর্ট বা 48-পোর্ট 1U প্যানেলগুলি বেশিরভাগ ইনস্টলেশনে স্ট্যান্ডার্ড। Cat5e প্যানেল 1Gbps পর্যন্ত পরিচালনা করে। Cat6 প্যানেল 250MHz এ 1Gbps রেট করা হয়েছে এবং কম দূরত্বে 10GbE সমর্থন করতে পারে। Cat6A প্যানেলগুলি 500MHz এ সম্পূর্ণ 100-মিটার রানে 10GbE চালায়।
• ক্যাবল ম্যানেজমেন্ট বার বা ডি-রিং - সরাসরি প্যানেলের উপরে বা নীচে র্যাক ইউনিটে এটি সংযুক্ত করুন। স্ট্রেন রিলিফ এবং ক্যাবল ম্যানেজমেন্ট ছাড়াই, প্যাচ প্যানেল পোর্টগুলি যান্ত্রিক চাপ অনুভব করে যা সময়ের সাথে সাথে IDC যোগাযোগকে হ্রাস করে।
• তারের পরীক্ষক বা সার্টিফায়ার — একটি মৌলিক ধারাবাহিকতা পরীক্ষক যেমন একটি ক্লেইন টুলস VDV526-100 (~$30) তারের মানচিত্রের সঠিকতা নিশ্চিত করে। TIA-568 সার্টিফিকেশনের প্রয়োজন এমন পেশাদার ইনস্টলের জন্য, একটি Fluke DSX CableAnalyzer হল শিল্পের মান কিন্তু কয়েক হাজার ডলার খরচ করে — বেশিরভাগ ঠিকাদাররা প্রকল্প-নির্দিষ্ট ব্যবহারের জন্য এগুলি ভাড়া নেয়।
• স্থায়ী চিহ্নিতকারী এবং লেবেল প্রস্তুতকারক - বন্ধ করার আগে প্রতিটি পোর্ট লেবেল করুন। সত্যের পরে রিলেবেল করা দুঃখজনক কাজ এবং ডকুমেন্টেশন ত্রুটির দিকে পরিচালিত করে।
• Velcro তারের বন্ধন — নেটওয়ার্ক কেবলে কখনই জিপ টাই ব্যবহার করবেন না। অতিরিক্ত শক্ত করা জিপ বন্ধন তারের জ্যামিতিকে বিকৃত করে এবং জোড়ার জ্যামিতি পরিবর্তন করে, যা উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতাকে হ্রাস করে। ভেলক্রো স্ট্র্যাপগুলি সামঞ্জস্য করার অনুমতি দেয় এবং তারের উপর চাপ দেয় না।

ধাপে ধাপে: কীভাবে একটি নেটওয়ার্ক প্যাচ প্যানেল ওয়্যার করবেন

নিম্নলিখিত প্রক্রিয়াটি একটি স্ট্যান্ডার্ড 110-স্টাইলের পাঞ্চডাউন প্যাচ প্যানেলে প্রযোজ্য — প্রায় সমস্ত বাণিজ্যিক Cat5e, Cat6 এবং Cat6A ইনস্টলেশনে ব্যবহৃত টাইপ। কীস্টোন-স্টাইলের মডুলার প্যানেলগুলি একই কন্ডাক্টর টার্মিনেশন লজিক অনুসরণ করে তবে একটি নির্দিষ্ট পিছনের ফ্রেমের পরিবর্তে অপসারণযোগ্য পৃথক কীস্টোন জ্যাক ব্যবহার করে।

ধাপ 1 - প্যানেল মাউন্ট করুন এবং আপনার লেআউট পরিকল্পনা করুন

প্যাচ প্যানেলটি র‍্যাকে মাউন্ট করুন যাতে কোনও তারগুলি চালানোর আগে। আপনার র্যাকের জন্য উপযুক্ত খাঁচা বাদাম এবং স্ক্রু ব্যবহার করুন — বেশিরভাগ স্ট্যান্ডার্ড 19-ইঞ্চি র্যাকগুলি 10-32 বা 12-24 থ্রেড ব্যবহার করে। আঙুল-আঁট যথেষ্ট নয়; একটি আলগা প্যানেল কম্পন করে এবং সময়ের সাথে সমাপ্তির উপর জোর দেয়। এখন আপনার পোর্ট নম্বরিং স্কিম সিদ্ধান্ত নিন. একটি সাধারণ পদ্ধতি হল প্রথম দিন থেকে একটি স্প্রেডশীট বা কেবল ম্যানেজমেন্ট সফ্টওয়্যারে নথিভুক্ত ফিজিক্যাল রুম বা ড্রপ অবস্থান সহ একটি একক প্যানেলে বাম থেকে ডানে 1-24 নম্বর পোর্টগুলি।

ধাপ 2 — রুট কেবল এবং পর্যাপ্ত পরিষেবা লুপ ছেড়ে দিন

অনুভূমিক তারের টান আপনার নালী বা তারের ট্রে দিয়ে এবং র্যাকের মধ্যে চলে। প্যাচ প্যানেলের প্রান্তে কমপক্ষে 12-18 ইঞ্চি স্ল্যাকের একটি পরিষেবা লুপ ছেড়ে দিন। এই স্ল্যাকটি দুটি উদ্দেশ্যে কাজ করে: এটি আপনাকে কেবলটি পুনরায় চালু করতে দেয় যদি একটি পোর্ট খুব ছোট না হয়ে ব্যর্থ হয় এবং এটি পাঞ্চডাউন সংযোগে যান্ত্রিক উত্তেজনা হ্রাস করে। কখনই একটি তারের এত টান টানবেন না যাতে টার্মিনেশন পয়েন্টে এটি শূন্য থাকে — এটি DIY ইনস্টলে একটি সাধারণ ভুল যা কয়েক মাস পরে বিল্ডিং তাপীয় চক্রের সাথে যোগাযোগের ব্যর্থতার কারণ হয়।

ধাপ 3 - বাইরের জ্যাকেট খুলে ফেলুন

প্রতিটি তারের শেষ থেকে আনুমানিক 1.5 থেকে 2 ইঞ্চি বাইরের জ্যাকেট সরাতে তারের স্ট্রিপার ব্যবহার করুন। স্ট্রিপার দিয়ে জ্যাকেটটি স্কোর করুন, তারের চারপাশে টুলটি একবার ঘোরান, তারপর জ্যাকেটটি স্লাইড করুন। স্বতন্ত্র নিরোধকের যেকোন নিকগুলির জন্য সমস্ত আটটি কন্ডাক্টর পরিদর্শন করুন। একটি কন্ডাক্টরের উপর একটি আপোসকৃত নিরোধক স্তর পেয়ার-টু-পেয়ার ক্রসস্টাল সৃষ্টি করবে যা গিগাবিট গতিতে সনাক্তযোগ্য হয়ে ওঠে। যদি আপনি একটি নিক দেখতে পান, শেষটি কেটে ফেলুন এবং আবার স্ট্রিপ করুন — একটি ক্ষতিগ্রস্ত কন্ডাক্টর বন্ধ করবেন না।

ধাপ 4 - কন্ডাক্টরগুলিকে আনটুইস্ট করুন এবং বসান

প্যাচ প্যানেলে তার মনোনীত IDC স্লটে পৌঁছানোর জন্য শুধুমাত্র প্রতিটি জোড়াকে উল্টিয়ে দিন। TIA-568 মান সর্বোচ্চ untwist উল্লেখ করে Cat5e এর জন্য 0.5 ইঞ্চি (13 মিমি) এবং Cat6 এর জন্য 0.375 ইঞ্চি (9.5 মিমি) . এই সীমা অতিক্রম করলে তারের NEXT (Near-End Crosstalk) কর্মক্ষমতা হ্রাস পায়। প্যাচ প্যানেল পোর্টের পিছনে প্রতিটি কন্ডাক্টরকে তার রঙ-কোডেড স্লটে রাখুন। প্যানেলের স্লট কালার কোডিং T568A বা T568B-এর সাথে মিলবে — অনেক প্যানেল উভয় রঙের কোড পাশাপাশি দেখায়, A এবং B লেবেলযুক্ত। আপনার নির্বাচিত স্ট্যান্ডার্ডের জন্য সঠিক দিকটি বেছে নিন এবং সেই অনুযায়ী প্রতিটি কন্ডাক্টর রাখুন। কন্ডাক্টরকে এই পর্যায়ে পুরোপুরি নিচে ঠেলে দেওয়ার দরকার নেই — পাঞ্চডাউন টুল তা করে।

ধাপ 5 - প্রতিটি কন্ডাক্টরকে পাঞ্চ ডাউন করুন

পাঞ্চডাউন টুলের 110-ব্লেডটিকে তার স্লটে কন্ডাক্টরের উপরে রাখুন। ব্লেডের দুটি দিক রয়েছে - একটি অতিরিক্ত পরিবাহীকে কাটে এবং একটি করে না। কাটিং সাইড অবশ্যই বাইরের দিকে মুখ করে (প্যানেলের বডি থেকে দূরে) যাতে অতিরিক্ত তারের লেজটি কন্ডাক্টর সিট হিসাবে ছাঁটা হয়। দৃঢ়ভাবে এবং চৌকোভাবে টুল আঘাত. একটি গুণমান প্রভাব পাঞ্চডাউন টুল যখন এটি ফায়ার হবে তখন শ্রবণযোগ্যভাবে ক্লিক করবে। IDC স্লটে কন্ডাক্টর চাপতে স্ক্রু ড্রাইভার বা নন-ইমপ্যাক্ট টুল ব্যবহার করবেন না — IDC ব্লেডকে একটি গ্যাস-আঁট, ক্ষয়-প্রতিরোধী সংযোগ তৈরি করতে একটি একক নিয়ন্ত্রিত গতিতে কন্ডাকটর নিরোধক ছিদ্র করতে হবে। একটি ধীরে ধীরে চাপা কন্ডাক্টরের ফলে একটি উচ্চ-প্রতিরোধের সংযোগ ঘটে যা মাঝে মাঝে ব্যর্থ হয়।

প্রতিটি পোর্টে আটটি কন্ডাক্টরের জন্য পুনরাবৃত্তি করুন। হয়ে গেলে, প্রতিটি কন্ডাক্টরের লেজ পরিষ্কারভাবে IDC ব্লকের সাথে ফ্লাশ করে ছাঁটাই করা উচিত এবং স্লটের বাইরে কোনও খালি তামা দৃশ্যমান হওয়া উচিত নয়।

ধাপ 6 — স্ট্রেন রিলিফ এবং কেবল ম্যানেজমেন্ট প্রয়োগ করুন

বেশিরভাগ প্যাচ প্যানেলে একটি প্লাস্টিকের স্ট্রেন রিলিফ বার বা তারের টাই অ্যাঙ্কর পয়েন্ট রয়েছে। স্ট্রেন রিলিফ ব্র্যাকেটের মাধ্যমে প্রতিটি সমাপ্ত তারের রুট করুন এবং এটিকে একটি ভেলক্রো টাই দিয়ে সুরক্ষিত করুন। তারের যথেষ্ট সুরক্ষিত হওয়া উচিত যাতে তারের একটি দৃঢ় টাগ পাঞ্চডাউন টার্মিনেশনে যান্ত্রিক শক্তি প্রেরণ না করে। র্যাকের পিছনের দিকে তারগুলি সুন্দরভাবে সাজিয়ে নিন এবং সেগুলিকে কেবল ম্যানেজমেন্ট চ্যানেলে রুট করুন। দুর্বল তারের ড্রেসিং হল রিটারমিনেশন কলের প্রধান কারণ — যে তারগুলি আলগা রেখে দেওয়া হয়েছিল তা শেষ পর্যন্ত র‌্যাকে কাজ করা কারও দ্বারা ছিঁড়ে যায়, ঝাঁকুনি দেওয়া হয় বা জট লেগে যায়।

ধাপ 7 - প্রতিটি পোর্ট পরীক্ষা করুন

সামনের RJ45 পোর্টের সাথে একটি তারের পরীক্ষক প্রেরক ইউনিট এবং রিমোট রিসিভারটিকে একই তারের শেষ প্রান্তে (ওয়াল প্লেট বা আউটলেটে) সংযুক্ত করুন। একটি তারের মানচিত্র পরীক্ষা চালান। পরীক্ষক নিশ্চিত করবে যে সমস্ত আটটি কন্ডাক্টর সঠিক পিনের সাথে সংযুক্ত আছে কোন খোলা, শর্টস, বিপরীত জোড়া, বিভক্ত জোড়া, বা স্থানান্তরিত জোড়া ছাড়াই। একটি বিভক্ত জোড়া — যেখানে বিভিন্ন জোড়া থেকে দুটি কন্ডাক্টর একই RJ45 স্লট অবস্থানে তারযুক্ত থাকে — একটি মৌলিক ধারাবাহিকতা পরীক্ষায় উত্তীর্ণ হয় কিন্তু উচ্চ গতিতে ব্যর্থ হয় কারণ ডিফারেনশিয়াল পেয়ার সিগন্যাল ভেঙে যায়। একটি সঠিক তারের মানচিত্র পরীক্ষায় বিভক্ত জোড়া ধরা পড়ে।

প্যাচ প্যানেলের ধরন এবং কখন প্রতিটি ব্যবহার করতে হবে

সমস্ত নেটওয়ার্ক প্যাচ প্যানেল একইভাবে তারযুক্ত নয় কারণ সমস্ত প্যানেল একই সমাপ্তি আর্কিটেকচার ব্যবহার করে না। পার্থক্যগুলি বোঝা আপনাকে ইনস্টলেশনের জন্য সঠিক প্যানেল চয়ন করতে এবং সামঞ্জস্যের সমস্যাগুলি এড়াতে সহায়তা করে৷

110-স্টাইল ফিক্সড পাঞ্চডাউন প্যানেল

এটি ঐতিহ্যগত এবং সবচেয়ে সাধারণ প্রকার। প্যানেলের পিছনের অংশটি একটি স্থির প্লাস্টিকের ব্লক যার প্রতিটি পোর্টে আটটি কন্ডাক্টরের জন্য IDC স্লট রয়েছে, রঙ-কোডেড সারিগুলিতে সাজানো। সমাপ্তি স্থায়ী - যদি একটি একক পোর্টের IDC যোগাযোগ ব্যর্থ হয়, আপনি পুরো প্যানেলটি প্রতিস্থাপন না করে শুধুমাত্র সেই পোর্টটি প্রতিস্থাপন করতে পারবেন না। এই প্যানেলগুলি সস্তা, একটি 24-পোর্ট Cat6 প্যানেলের দাম সাধারণত $20–$50, এবং সঠিকভাবে বন্ধ করা হলে এগুলি অত্যন্ত নির্ভরযোগ্য। বেশিরভাগ স্থায়ী কাঠামোগত তারের ইনস্টলেশনের জন্য তারা সঠিক পছন্দ।

কীস্টোন মডুলার প্যাচ প্যানেল

কীস্টোন প্যানেল হল ফাঁকা ফেসপ্লেট ফ্রেম যা স্বতন্ত্রভাবে বন্ধ করা কীস্টোন জ্যাক গ্রহণ করে — একই ধরনের ওয়াল আউটলেটগুলিতে ব্যবহৃত হয়। প্রতিটি পোর্ট একটি পৃথক স্ন্যাপ-ইন মডিউল। প্রধান সুবিধা হল যে পৃথক পোর্টগুলি সংলগ্ন পোর্টগুলিকে পুনঃস্থাপন না করেই প্রতিস্থাপন করা যেতে পারে। তারা মিশ্র-মিডিয়া প্যানেলগুলিকেও অনুমতি দেয় — আপনি কিছু স্লটকে Cat6A কীস্টোন জ্যাক দিয়ে, অন্যগুলি ফাইবার এলসি কাপলার সহ, এবং অন্যগুলি ফাঁকা সন্নিবেশ সহ, একই প্যানেলের মুখোমুখি হতে পারেন৷ ট্রেড-অফ পোর্ট প্রতি উচ্চ খরচ এবং একটি প্যানেল জুড়ে জ্যাক গুণমানে সামান্য বেশি বৈচিত্র্য যদি বিভিন্ন জ্যাক নির্মাতারা ব্যবহার করা হয়।

কngled and Flat Patch Panels

স্ট্যান্ডার্ড প্যাচ প্যানেলগুলি তাদের RJ45 পোর্টগুলিকে একটি সমতল অনুভূমিক সারিতে সরাসরি সামনের দিকে উপস্থাপন করে। কৌণিক প্যাচ প্যানেল - কখনও কখনও কব্জা বা সুইং-আউট প্যানেল বলা হয় - সামনের পোর্টের মুখ নিচের দিকে কোণ করে, সাধারণত 15 বা 45 ডিগ্রিতে। এটি ঘন র্যাক পরিবেশে প্যাচ কেবলগুলিকে সংযোগ করা এবং রুট করা সহজ করে তোলে যেখানে তারের ব্যবস্থাপনা শক্ত। একটি সম্পূর্ণ জনবহুল 48-পোর্ট 1U ফ্ল্যাট প্যানেলে, একটি প্যাচ তারের সাহায্যে পিছনের সারিতে পোর্টে পৌঁছানোর জন্য RJ45 সংযোগকারীকে চাপ দেয় এমনভাবে তারের রাউটিং প্রয়োজন। একটি কোণীয় প্যানেল সেই বাঁক ব্যাসার্ধের চাপকে কমিয়ে দেয়। প্রতি র্যাক ইউনিটে 48 বা তার বেশি পোর্ট সহ উচ্চ-ঘনত্বের ইনস্টলগুলি কোণীয় প্যানেলগুলি থেকে অর্থপূর্ণভাবে উপকৃত হয়।

ফাইবার অপটিক প্যাচ প্যানেল

ফাইবার প্যাচ প্যানেল তামা প্যানেল থেকে মৌলিকভাবে ভিন্ন। তারা মোটেও পাঞ্চডাউন টার্মিনেশন ব্যবহার করে না। পরিবর্তে, তারা ফাইবার অপটিক সংযোগকারীগুলি রাখে — LC, SC, ST, বা MPO — হয় পূর্ব-সমাপ্ত পিগটেল হিসাবে যা প্যানেলের ভিতরে আগত ফাইবার স্ট্র্যান্ডগুলিতে ফিউশন-বিভক্ত হয়, বা প্রি-টার্মিনেটেড ক্যাসেট হিসাবে যা একটি চ্যাসিসে ক্লিক করে। প্যানেল বডি ফাইবার প্রান্তগুলির জন্য একটি প্রতিরক্ষামূলক আবাসন এবং কাপলিং অ্যাডাপ্টারের জন্য একটি মাউন্ট প্রদান করে যা প্যাচ কেবলগুলিকে সংযোগ করতে দেয়। প্রতিটি সংযোগ বাধ্যতামূলক হওয়ার আগে যথাযথ IEC 61300-3-35 অনুগত সরঞ্জামগুলির সাথে ফাইবার সংযোগকারীগুলি পরিষ্কার করা — দূষিত ফাইবার এন্ডফেসগুলি সন্নিবেশের ক্ষতি ঘটায় যা একটি লিঙ্কের সম্পূর্ণ ক্ষতির বাজেটকে ছাড়িয়ে যায়।

Cat5e বনাম Cat6 বনাম Cat6A প্যাচ প্যানেল: পারফরম্যান্সের পার্থক্য

আপনি ইনস্টল করা তারের বিভাগ আপনার প্রয়োজনীয় প্যাচ প্যানেল বিভাগ নির্ধারণ করে। মিশ্রিত বিভাগ - উদাহরণস্বরূপ, Cat6 কেবল ইনস্টল করা কিন্তু একটি Cat5e প্যাচ প্যানেলে সমাপ্ত করা - পুরো চ্যানেলটিকে Cat5e পারফরম্যান্সে সীমাবদ্ধ করে। চ্যানেলের প্রতিটি উপাদান অবশ্যই লক্ষ্য শ্রেণী পূরণ বা অতিক্রম করতে হবে।

Cat6A প্যাচ প্যানেলগুলি শারীরিকভাবে Cat5e বা Cat6 প্যানেলের চেয়ে বড় কারণ Cat6A তারগুলি উল্লেখযোগ্যভাবে মোটা - সাধারণত 7–8 মিমি বাইরের ব্যাস বনাম Cat6 এর জন্য 5–6 মিমি। একটি Cat6A 24-পোর্ট প্যানেল প্রায়ই 1.5U এর সমতুল্য রিয়েল র্যাক স্পেস নেয় কারণ পিছনের অতিরিক্ত কেবল পরিচালনার প্রয়োজনীয়তা রয়েছে। সেই অনুযায়ী আপনার র্যাক লেআউট পরিকল্পনা করুন।

কিভাবে প্যাচ প্যানেল সুইচ এবং শেষ ডিভাইসের সাথে সংযুক্ত হয়

ক patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

একটি নেটওয়ার্ক সুইচ থেকে একটি ওয়ার্কস্টেশন বা আইপি ক্যামেরাতে সম্পূর্ণ চ্যানেলটি নিম্নরূপ সঞ্চালিত হয়:

1. নেটওয়ার্ক সুইচ পোর্ট → ছোট প্যাচ কেবল (সাধারণত 1-3 ফুট) → প্যাচ প্যানেল সামনের RJ45 পোর্ট
2. প্যাচ প্যানেল IDC সমাপ্তি → অনুভূমিক কেবল দেয়াল/সিলিং/নালী দিয়ে চলে
3. অনুভূমিক তারের রান → ওয়াল আউটলেট RJ45 জ্যাক (বা পৃষ্ঠ মাউন্ট বক্স)
4. ওয়াল আউটলেট → শর্ট প্যাচ কেবল → শেষ ডিভাইস (পিসি, ফোন, এপি, ক্যামেরা)

TIA-568 সর্বাধিক স্থায়ী লিঙ্ক (প্যাচ প্যানেল IDC থেকে ওয়াল আউটলেট IDC পর্যন্ত) সংজ্ঞায়িত করে 90 মিটার , বাকি 10 মিটার চ্যানেলের সমস্ত প্যাচ ক্যাবল জুড়ে বরাদ্দ করে মোট চ্যানেল সর্বাধিক 100 মিটারে পৌঁছানোর জন্য। অনুভূমিক দৌড়ে 90 মিটার অতিক্রম করা একটি মান লঙ্ঘন যা গিগাবিট গতিতে এলোমেলো ব্যর্থতার কারণ হতে পারে এমনকি যদি তারের পরীক্ষাগুলি নিম্ন ফ্রিকোয়েন্সিতে পরিষ্কার হয়।

প্যানেলের সাথে সুইচের সাথে সংযোগকারী প্যাচ তারগুলি এবং ডিভাইসের প্রাচীরের আউটলেটকে অবশ্যই চ্যানেল বিভাগের সাথে মেলে। একটি Cat6A চ্যানেলে একটি Cat5e প্যাচ কেবল ব্যবহার করা চ্যানেলের সেই নির্দিষ্ট পয়েন্টে একটি বাধা তৈরি করে। কlways use category-rated patch cables that match your installed horizontal cabling.

সাধারণ ওয়্যারিং ভুল এবং সেগুলি কীভাবে এড়ানো যায়

ক্ষেত্রের অভিজ্ঞতা দেখায় যে একই ত্রুটিগুলি প্যাচ প্যানেল ইনস্টলেশনে বারবার প্রদর্শিত হচ্ছে, ছোট হোম সেটআপ থেকে শুরু করে বড় এন্টারপ্রাইজ বিল্ড পর্যন্ত। কী দেখতে হবে তা জানা সমস্যা সমাধানের ঘন্টা বাঁচায়।

একই রানে T568A এবং T568B মিশ্রিত করা

আপনি যদি প্যাচ প্যানেলের প্রান্তটি T568B এবং ওয়াল আউটলেটের প্রান্তটি T568A এ তারের করেন তবে আপনি একটি অনিচ্ছাকৃত ক্রসওভার তার তৈরি করেছেন৷ অটো-এমডিআইএক্সের সাথে আধুনিক সুইচগুলি প্রায়শই ক্ষতিপূরণ দিতে পারে, তবে এটি সমস্ত ডিভাইসের জন্য নিশ্চিত নয় এবং এটি ভবিষ্যতে রক্ষণাবেক্ষণের সময় বিভ্রান্তি তৈরি করে। প্রতিটি তারের রান উভয় প্রান্তে একই মান ব্যবহার করা আবশ্যক।

জোড়ার অত্যধিক টুইস্টিং

এটি সবচেয়ে সাধারণ পারফরম্যান্স-ডিগ্রেডিং ভুল। আইডিসি স্লটে বসতে সহজতর করার জন্য অনুমোদিত দূরত্বের চেয়ে জোড়াকে আলাদা করা ক্রসস্ট্যাক প্রত্যাখ্যানকে নষ্ট করে দেয় যা টুইস্টেড পেয়ার জ্যামিতি প্রদান করে। 100MHz এ এটি প্রায়শই অলক্ষিত হয়। 500MHz (Cat6A) এ, এটি ব্যর্থতার কারণ হয়। Cat5e এর জন্য IDC এর 13mm এবং Cat6 এবং তার উপরে 9.5mm এর মধ্যে মোচড় বজায় রাখুন।

বিভক্ত জোড়া

ক split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. বিভক্ত জোড়া গুরুতর ক্রসস্টাল সৃষ্টি করে যা সম্পূর্ণরূপে গিগাবিট কর্মক্ষমতা ধ্বংস করে যদিও একটি সাধারণ লিঙ্ক আলো সবুজ দেখায়।

দরিদ্র স্ট্রেন ত্রাণ

একটি প্যাচ প্যানেলের পিছনে আলগা রেখে যাওয়া তারগুলি র্যাকে কাজ করা যে কেউ দ্বারা ধাপে ধাপে, টানা এবং জট করা হবে। একটি তারের উপর একটি একক তীক্ষ্ণ টান যা স্ট্রেন-মুক্ত নয় তা একটি পাঞ্চডাউন টার্মিনেশন আনসিট করতে পারে একটি বিরতিহীন সংযোগ তৈরি করার জন্য - ট্র্যাক করা সবচেয়ে কঠিন ত্রুটিগুলির মধ্যে একটি কারণ এটি কম্পন এবং তাপমাত্রার পরিবর্তনের সাথে দেখা যায় এবং অদৃশ্য হয়ে যায়।

কোনো ডকুমেন্টেশন নেই

কn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. র্যাক বন্ধ হওয়ার আগে প্রতিটি প্যাচ প্যানেল পোর্ট এবং উভয় প্রান্তে প্রতিটি তারের লেবেল দিন। সামঞ্জস্যপূর্ণ নামকরণের নিয়মগুলি ব্যবহার করুন — ফ্লোর, রুম নম্বর, আউটলেট নম্বর — এবং একটি নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম বা এমনকি একটি শেয়ার্ড স্প্রেডশীটে ডকুমেন্টেশন ব্যাক আপ করুন।

বাস্তব-বিশ্বের পরিস্থিতিতে প্যাচ প্যানেল ওয়্যারিং

উপরের নীতিগুলি সর্বজনীনভাবে প্রযোজ্য, তবে নির্দিষ্ট পদ্ধতির আকার এবং ইনস্টলেশনের প্রকারের সাথে পরিবর্তিত হয়।

ছোট অফিস বা হোম অফিস সেটআপ

ক typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

এন্টারপ্রাইজ ফ্লোর ডিস্ট্রিবিউশন

একটি বাণিজ্যিক ভবনে, প্রতিটি তলায় একটি টেলিকম রুম (TR) সাধারণত 2-পোস্ট বা 4-পোস্ট র্যাক থাকে যার মধ্যে 2-4 প্যাচ প্যানেল মোট 96-192টি পোর্ট থাকে, সমস্ত অনুভূমিক কেবল মেঝেতে চলে যায়। এই প্যানেলগুলি প্যাচ তারের মাধ্যমে এক বা একাধিক অ্যাক্সেস-লেয়ার সুইচের সাথে সংযোগ করে। ফাইবার বা 10GbE কপারের মাধ্যমে প্রধান ডেটা রুমের একটি বিতরণ স্তর সুইচের মাধ্যমে আপলিঙ্ক করে। একটি মাত্র 10,000 বর্গফুট ফ্লোরের জন্য এই স্কেলের একটি কাঠামোগত ক্যাবলিং প্রকল্পে 150-200টি ক্যাবল রান জড়িত থাকতে পারে, যার সবকটিকে অবশ্যই TIA-568 চ্যানেলের পারফরম্যান্স স্ট্যান্ডার্ডে পরীক্ষিত এবং নথিভুক্ত করতে হবে। এই স্কেলে সাধারণ প্রকল্পের খরচ $15,000 থেকে $40,000 USD পর্যন্ত তারের বিভাগ, স্থানীয় শ্রমের হার এবং নালী প্রয়োজনীয়তার উপর নির্ভর করে।

ডেটা সেন্টার টপ-অফ-র্যাক প্যাচিং

একটি ডেটা সেন্টারে, প্যাচ প্যানেলগুলি প্রায়শই স্ট্রাকচার্ড ক্যাবলিং ক্যাসেট এবং ট্রাঙ্ক কেবল দ্বারা প্রতিস্থাপিত হয়। প্রি-টার্মিনেটেড MPO ফাইবার ট্রাঙ্কগুলি ওভারহেড কেবল ট্রের মাধ্যমে র্যাকের সারিগুলিকে সংযুক্ত করে, ফাইবার ক্যাসেট মডিউলগুলিতে সমাপ্ত হয় যা একটি 1U প্যানেল চ্যাসিসের সামনে LC পোর্টগুলি উপস্থাপন করে। এই পদ্ধতিটি একটি সম্পূর্ণ 12- বা 24-ফাইবার ট্রাঙ্ককে একটি একক টান এবং একটি একক পুশ-ইন ক্যাসেটের সাহায্যে স্থাপন করার অনুমতি দেয়, যা নাটকীয়ভাবে উচ্চ-ঘনত্বের পরিবেশে ইনস্টলেশনের সময় হ্রাস করে। প্রাক-সমাপ্ত ফাইবার সমাবেশগুলি কারখানা-পরীক্ষিত এবং প্রত্যয়িত , পরিবেশে ফিল্ড সমাপ্তির ত্রুটির ঝুঁকি দূর করে যেখানে ডাউনটাইম প্রতি মিনিটে হাজার হাজার ডলার খরচ করে।

একটি তারযুক্ত প্যাচ প্যানেল রক্ষণাবেক্ষণ এবং সমস্যা সমাধান করা

একবার একটি প্যাচ প্যানেল তারযুক্ত এবং প্রত্যয়িত হয়ে গেলে, চলমান রক্ষণাবেক্ষণ ন্যূনতম - তবে এটি শূন্য নয়। বারবার প্যাচ ক্যাবল সন্নিবেশ এবং অপসারণের ফলে অক্সিডেশন, কম্পন এবং যান্ত্রিক চাপের মাধ্যমে শারীরিক সংযোগগুলি সময়ের সাথে হ্রাস পায়।

• প্যাচ তারগুলি প্রতিস্থাপন করুন, প্যানেল সমাপ্তি নয়, যখন একটি পোর্ট ব্যর্থ হয়। বেশিরভাগ ক্ষেত্রে, একটি মৃত পোর্ট একটি ক্ষতিগ্রস্ত প্যাচ কেবল বা একটি ক্ষতিগ্রস্ত সুইচ পোর্ট - একটি ব্যর্থ পাঞ্চডাউন সমাপ্তি নয়। প্রথমে প্যাচ তারের অদলবদল করুন। যদি সমস্যাটি তারের অনুসরণ করে, তারটি প্রতিস্থাপন করুন। যদি সমস্যাটি পোর্ট অনুসরণ করে, প্যাচ প্যানেল সমাপ্তির নিন্দা করার আগে একটি ভিন্ন সুইচ পোর্ট দিয়ে পরীক্ষা করুন।
• অব্যবহৃত বন্দর থেকে ধুলো দূরে রাখুন। RJ45 জ্যাকের ভিতরে ধুলো জমে — বিশেষত দুর্বল বায়ু পরিস্রাবণ সহ পরিবেশে — বছরের পর বছর ধরে যোগাযোগের প্রতিরোধ বাড়ায়। ফাঁকা পোর্ট সন্নিবেশ সস্তা এবং এটি সম্পূর্ণরূপে প্রতিরোধ করে। একটি 100-প্যাক ফাঁকা পোর্ট সন্নিবেশের খরচ মোটামুটি $8–$12 এবং প্রতিটি অব্যবহৃত পোর্টে প্রথম দিন থেকে ইনস্টল করা উচিত।
• র্যাকের কাছাকাছি কোন শারীরিক কাজ করার পরে পুনরায় পরীক্ষা করুন। কny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• ডকুমেন্টেশন বর্তমান রাখুন। প্রতিটি পোর্ট পরিবর্তন, ডিভাইস স্থানান্তর, বা নতুন কেবল চালানো অবশ্যই পোর্ট ডকুমেন্টেশনে প্রতিফলিত হবে। বাসি ডকুমেন্টেশন কোন ডকুমেন্টেশনের চেয়ে খারাপ কারণ এটি মিথ্যা আস্থা তৈরি করে। কোনো নেটওয়ার্ক পরিবর্তন টিকিট বন্ধ করার আগে ডকুমেন্টেশন আপডেট একটি প্রয়োজনীয় পদক্ষেপ করুন.

ক properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
