শিল্ডেড বা আনশিল্ডেড কীস্টোন জ্যাক? কখন ইএমআই থেকে সুরক্ষার কথা ভাববেন?

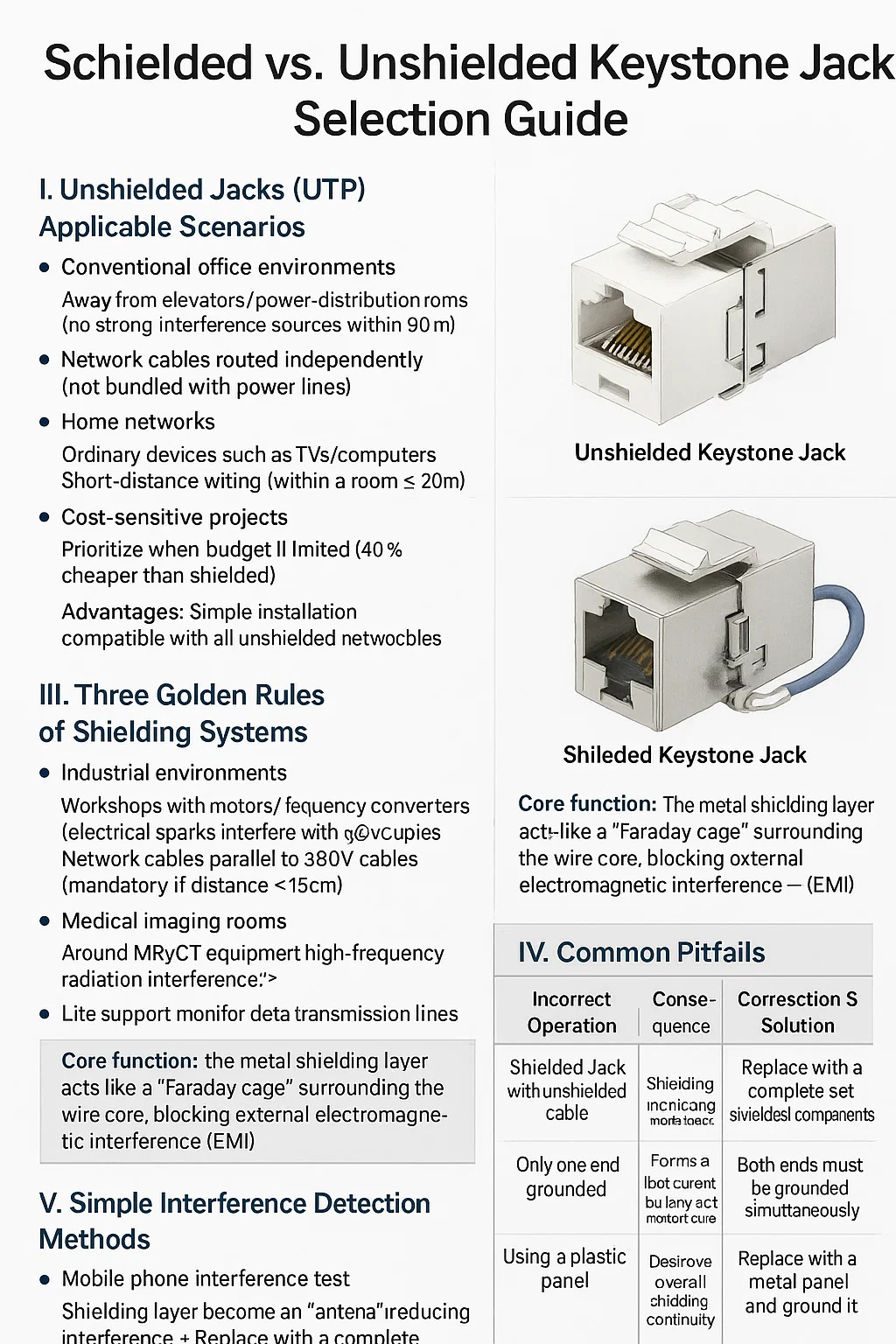

শিল্ডেড বনাম অরক্ষিত কীস্টোন জ্যাক নির্বাচন নির্দেশিকা

I. আনশিল্ডেড জ্যাকস (UTP) প্রযোজ্য পরিস্থিতি

● প্রচলিত অফিস পরিবেশ

লিফট/বিদ্যুৎ বিতরণ কক্ষ থেকে দূরে (30 মিটারের মধ্যে কোনো শক্তিশালী হস্তক্ষেপের উত্স নেই)
নেটওয়ার্ক তারগুলি স্বাধীনভাবে রাউট করা হয় (পাওয়ার লাইনের সাথে বান্ডিল করা হয় না)

● হোম নেটওয়ার্ক

সাধারণ ডিভাইস যেমন টিভি/কম্পিউটার
স্বল্প দূরত্বের ওয়্যারিং (একটি ঘরের মধ্যে ≤ 20 মিটার)

● খরচ-সংবেদনশীল প্রকল্প

বাজেট সীমিত হলে অগ্রাধিকার দিন (ঢালের চেয়ে 40% সস্তা)
সুবিধা: সহজ ইনস্টলেশন, সমস্ত অরক্ষিত নেটওয়ার্ক তারের সাথে সামঞ্জস্যপূর্ণ

২. পরিস্থিতি যেখানে শিল্ডেড জ্যাক (STP/FTP) প্রয়োজন

● শিল্প পরিবেশ

মোটর/ফ্রিকোয়েন্সি কনভার্টার সহ ওয়ার্কশপ (বৈদ্যুতিক স্পার্ক নেটওয়ার্ক সিগন্যালে হস্তক্ষেপ করে)
380V তারের সমান্তরাল নেটওয়ার্ক তারগুলি (অবশ্যক যদি দূরত্ব <15cm হয়)

● মেডিকেল ইমেজিং রুম

এমআরআই/সিটি সরঞ্জামের কাছাকাছি (উচ্চ ফ্রিকোয়েন্সি বিকিরণ হস্তক্ষেপ)
লাইফ সাপোর্ট মনিটর ডাটা ট্রান্সমিশন লাইন

● উচ্চ ঝুঁকিপূর্ণ বহিরঙ্গন এলাকায়

বেস স্টেশন অ্যান্টেনার কাছাকাছি (ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ)
বজ্রঝড়ের প্রবণ এলাকা (শিল্ডিং লেয়ার প্ররোচিত বজ্রপাতকে গাইড করতে পারে)
মূল ফাংশন:
মেটাল শিল্ডিং লেয়ারটি তারের কোরকে ঘিরে একটি "ফ্যারাডে খাঁচা" এর মতো কাজ করে, বহিরাগত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) ব্লক করে।

III. শিল্ডিং সিস্টেমের তিনটি সুবর্ণ নিয়ম

● সম্পূর্ণ শিল্ডিং:

নেটওয়ার্ক কেবল কীস্টোন জ্যাক RJ45 সংযোগকারীকে অবশ্যই রক্ষা করতে হবে (যেকোনো একটি উপাদানের ব্যর্থতা সিস্টেমকে অকার্যকর করে তোলে)

● ডুয়াল-এন্ড গ্রাউন্ডিং:

মন্ত্রিসভা শেষে প্যাচ প্যানেল গ্রাউন্ডিং
সরঞ্জাম শেষে সুইচ ধাতু আবরণ গ্রাউন্ডিং

● অ্যান্টি-অক্সিডেশন রক্ষণাবেক্ষণ:

গ্রাউন্ডিং কন্টাক্ট প্রতি ছয় মাস অন্তর বালি করা উচিত (গ্রাউন্ডিং ব্যর্থতার কারণ থেকে মরিচা প্রতিরোধ করতে)

IV সাধারণ ক্ষতি

V. সহজ হস্তক্ষেপ সনাক্তকরণ পদ্ধতি

● মোবাইল ফোন হস্তক্ষেপ পরীক্ষা:

কলের সময় ফোনটিকে নেটওয়ার্ক কেবলের কাছে ধরে রাখুন → আপনি যদি "গুঞ্জন" শব্দ শুনতে পান তবে হস্তক্ষেপ বিদ্যমান

● মাল্টিমিটার সনাক্তকরণ পদ্ধতি:

নেটওয়ার্ক কেবল এবং গ্রাউন্ড তারের মধ্যে ভোল্টেজ পরিমাপ করুন > 1V → গ্রাউন্ডিং পরীক্ষা করা দরকার

● ব্যবহারিক চাপ পরীক্ষা:

কপিয়ারটি কাজ করার সময় গেটওয়েতে পিং করুন → যদি প্যাকেটের ক্ষতির হার 5% এর বেশি হয় তবে এটি ব্লক করা দরকার৷
