আমার যদি প্যাচ প্যানেল থাকে তবে কি আমার একটি সুইচের প্রয়োজন?

সংক্ষিপ্ত উত্তর: হ্যাঁ, আপনার এখনও একটি সুইচ প্রয়োজন

একটি প্যাচ প্যানেল এবং একটি নেটওয়ার্ক সুইচ বিনিময়যোগ্য নয় — এগুলি সম্পূর্ণ ভিন্ন উদ্দেশ্যে পরিবেশন করে এবং একটি কার্যকরী তারযুক্ত নেটওয়ার্কের জন্য আপনার উভয়েরই প্রয়োজন৷ ক নেটওয়ার্ক প্যাচ প্যানেল একটি প্যাসিভ ডিভাইস: এটি আপনার বাড়ির চারপাশে বা বিল্ডিং থেকে একটি কেন্দ্রীয় অবস্থানে তারের রান সংগঠিত করে এবং বন্ধ করে। এটি ট্র্যাফিককে রুট করে না, আইপি অ্যাড্রেস বরাদ্দ করে না বা যেকোনো সক্রিয় নেটওয়ার্ক কার্যকারিতা প্রদান করে না। অন্যদিকে, একটি সুইচ একটি সক্রিয় ডিভাইস যা আসলে সংযুক্ত ডিভাইসগুলির মধ্যে ডেটা স্থানান্তর করে।

একটি পুরানো মুভি থেকে একটি টেলিফোন অপারেটরের সুইচবোর্ডের মতো একটি প্যাচ প্যানেলের কথা চিন্তা করুন - এটি একটি জায়গায় সুন্দরভাবে সমস্ত সংযোগ ধারণ করে, কিন্তু কেউ (সুইচ) আসলে কলগুলি সংযুক্ত না করা পর্যন্ত কিছুই ঘটে না৷ একটি সুইচ ডাউনস্ট্রিম ছাড়া, আপনার প্যাচ প্যানেল শুধুমাত্র একটি ব্যয়বহুল তারের সংগঠক. প্যাচ প্যানেলের পোর্টগুলিতে প্লাগ করা ডিভাইসগুলির কোনও নেটওয়ার্ক সংযোগ থাকবে না।

প্রায় প্রতিটি তারযুক্ত ইনস্টলেশনে স্ট্যান্ডার্ড সেটআপটি এইরকম দেখায়: কাঠামোগত তারের বিল্ডিং জুড়ে প্রাচীরের আউটলেটগুলি থেকে একটি কেন্দ্রীয় র্যাক বা পায়খানা পর্যন্ত চলে, যেখানে প্রতিটি তারের প্যাচ প্যানেলের পিছনে শেষ হয়। প্যানেলের সামনের ছোট প্যাচ ক্যাবলগুলি তারপর একটি নেটওয়ার্ক সুইচে সংশ্লিষ্ট পোর্টগুলির সাথে পৃথক পোর্টগুলিকে সংযুক্ত করে৷ সুইচটি সবকিছুকে একত্রিত করে এবং আপস্ট্রিমকে আপনার রাউটার বা ISP গেটওয়েতে সংযুক্ত করে।

একটি প্যাচ প্যানেল আসলে কি করে

ক নেটওয়ার্ক প্যাচ প্যানেল একটি সমাপ্তি বিন্দু - আর কিছু নয়, কিছু কম নয়। অনুশীলনে, ইনস্টলাররা একটি পাঞ্চ-ডাউন টুল ব্যবহার করে প্যানেলের পিছনে প্রতিটি Cat5e, Cat6, বা Cat6ক কেবল থেকে পৃথক কন্ডাক্টরকে পাঞ্চ করে। এটি প্রতিটি দীর্ঘ তারের রান এবং প্যানেলের পোর্টের মধ্যে একটি স্থায়ী, শক্ত সংযোগ তৈরি করে। প্যানেলের সামনের অংশে RJ45 জ্যাক রয়েছে, যা স্ট্যান্ডার্ড প্যাচ ক্যাবল গ্রহণ করে।

একটি প্যাচ প্যানেলের মান প্রায় সম্পূর্ণরূপে সংগঠন এবং নমনীয়তা সম্পর্কে। একটি ছাড়া, আপনার সরঞ্জামের র‌্যাকে বা পায়খানার মধ্যে কয়েক ডজন কেবল ঢিলেঢালাভাবে ঝুলতে থাকবে, প্রতিটিরই আপনার সুইচে সরাসরি পৌঁছানোর জন্য যথেষ্ট লম্বা হতে হবে। প্রতিবার আপনি কোন ঘরটি কোন VLAN বা কোন সুইচ পোর্টের সাথে সংযোগ করে তা পুনরায় বরাদ্দ করতে চেয়েছিলেন, আপনি ভারী, শক্ত স্থায়ী কেবলগুলি সরাতে চান। একটি প্যাচ প্যানেলের সাহায্যে, স্থায়ী রানগুলি স্থায়ীভাবে থাকে এবং আপনি কেবল সামনের দিকে ছোট, নমনীয় প্যাচ ক্যাবলগুলিকে অদলবদল করতে পারেন।

একটি প্যাসিভ প্যাচ প্যানেলের ভিতরে কোন সংকেত পরিবর্ধন, কোন তথ্য প্রক্রিয়াকরণ এবং কোন বুদ্ধিমত্তা নেই। বৈদ্যুতিকভাবে, এটি মূলত সংযোগকারীগুলির একটি সেট। যে সংকেতটি পিছনের পোর্ট 12-এ প্রবেশ করে তা সামনের পোর্ট 12 থেকে প্রস্থান করে, সম্পূর্ণ অপরিবর্তিত৷ এই কারণেই প্যাচ প্যানেলগুলিকে কখনও কখনও "বোবা" প্যানেল বলা হয় - এবং এই কারণেই তারা অসাধারণভাবে নির্ভরযোগ্য। ব্যর্থ হওয়ার প্রায় কিছুই নেই।

সাধারণ প্যাচ প্যানেল প্রকার

• Cat5e প্যাচ প্যানেল: 1 Gbps পর্যন্ত সমর্থন, পুরানো ইনস্টলেশন বা বাজেট বিল্ডের জন্য উপযুক্ত যেখানে 10G প্রয়োজন নেই।
• Cat6 প্যাচ প্যানেল: 1 Gbps নির্ভরযোগ্যভাবে পূর্ণ দৈর্ঘ্যে এবং 10 Gbps পর্যন্ত ছোট রানে (প্রায় 55 মিটার পর্যন্ত) সমর্থন করুন। আজকের সবচেয়ে সাধারণ পছন্দ।
• Cat6A প্যাচ প্যানেল: সম্পূর্ণ 100-মিটার রানে 10 Gbps সাপোর্ট করুন। বড়, আরো ব্যয়বহুল, এবং বাণিজ্যিক পরিবেশে বা ভবিষ্যত-প্রুফ হোম সেটআপে ব্যবহৃত।
• কীস্টোন প্যাচ প্যানেল: অপসারণযোগ্য কীস্টোন জ্যাকগুলি ব্যবহার করুন, একটি একক প্যানেলে বিভিন্ন তারের প্রকার বা মান মেশানোর জন্য নমনীয়তা প্রদান করে৷
• ফিড-থ্রু প্যাচ প্যানেল: উভয় পাশে মহিলা-থেকে-মহিলা কাপলার রাখুন, যখন আপনাকে একটি সুইচ ছাড়াই দুটি তারের সংযোগের প্রয়োজন হয় তখন দরকারী।

স্ট্যান্ডার্ড প্যাচ প্যানেলগুলি একটি 19-ইঞ্চি ইকুইপমেন্ট র‌্যাকে মাউন্ট করে এবং প্রতি 24টি পোর্টে 1U র্যাক স্পেস ব্যবহার করে, যা তাদেরকে অত্যন্ত স্পেস-দক্ষ করে তোলে। 2U-তে একটি 48-পোর্ট প্যানেল 48টি কক্ষ বা অবস্থান থেকে তারের চলা বন্ধ করতে পারে।

একটি নেটওয়ার্ক সুইচ আসলে কি করে

ক network switch is an active Layer 2 (and sometimes Layer 3) device that forwards Ethernet frames between connected devices based on MAC addresses. When a device plugged into port 4 of a switch wants to communicate with a device on port 17, the switch reads the destination MAC address in the Ethernet frame, looks it up in its MAC address table, and sends the frame only to port 17 — not to all ports. This is fundamentally different from an older hub, which would broadcast every packet to every port regardless.

আধুনিক পরিচালিত সুইচগুলি যথেষ্ট বেশি কাজ করে: তারা নেটওয়ার্ক বিভাজন, পরিষেবার গুণমান (QoS) সেটিংসের জন্য VLAN সমর্থন করে যা ভিওআইপি বা ভিডিও কলের মতো সময়-সংবেদনশীল ট্র্যাফিককে অগ্রাধিকার দেয়, নেটওয়ার্ক পর্যবেক্ষণের জন্য পোর্ট মিররিং, একাধিক পোর্টকে একক উচ্চ-ব্যান্ডউইথের সাথে সংযুক্ত করার জন্য লিঙ্ক এগ্রিগেশন (LACP), প্রতি বিশদ-ব্যান্ডউইথ-সংযোগ। একটি অব্যবস্থাপিত সুইচ কোন কনফিগারেশন ইন্টারফেস ছাড়াই স্বয়ংক্রিয়ভাবে ট্র্যাফিক ফরোয়ার্ড করে, যা ছোট হোম নেটওয়ার্কগুলির জন্য ভাল।

বেশিরভাগ বাড়িতে এবং ছোট অফিস সেটআপের জন্য, একটি 8 বা 16 পোর্ট সহ অব্যবস্থাপিত গিগাবিট সুইচ $20 এবং $60 এর মধ্যে খরচ এবং প্রয়োজনীয় সবকিছু প্রদান করে। 24টি পোর্ট সহ একটি পরিচালিত সুইচ এন্ট্রি-লেভেল মডেলের জন্য প্রায় $150-$200 থেকে শুরু হয় এবং 10G আপলিঙ্ক সহ এন্টারপ্রাইজ-গ্রেড হার্ডওয়্যারের জন্য উল্লেখযোগ্যভাবে বৃদ্ধি পায়।

কিভাবে প্যাচ প্যানেল এবং সুইচ একসাথে কাজ করে

একটি প্যাচ প্যানেল এবং একটি সুইচের মধ্যে সম্পর্ক বোঝা যে কোনও কাঠামোগত তারের ইনস্টলেশনের পরিকল্পনা করার মূল চাবিকাঠি। দুটি ডিভাইস প্রায় সবসময় একই র্যাকে পাশাপাশি ব্যবহৃত হয়, ছোট প্যাচ তারের মাধ্যমে একে অপরের সাথে সংযুক্ত থাকে। এখানে একটি রুমের একটি ডিভাইস থেকে ইন্টারনেটে সম্পূর্ণ ডেটা পাথ রয়েছে:

1. ক computer plugs into a wall plate in a room using a short patch cable.
2. প্রাচীর প্লেট একটি দীর্ঘ কাঠামোগত তারের সাথে সংযোগ করে (সাধারণত Cat6) যা দেয়াল এবং সিলিং এর মধ্য দিয়ে নেটওয়ার্ক ক্লোসেট বা র্যাকে ফিরে যায়।
3. যে তারের রান একটি নির্দিষ্ট সংখ্যাযুক্ত পোর্টে প্যাচ প্যানেলের পিছনে শেষ হয়।
4. ক short patch cable on the front of the panel connects that port to a numbered port on the switch.
5. সুইচটি ট্র্যাফিক প্রক্রিয়া করে এবং অন্য তারের মাধ্যমে রাউটারের সাথে আপস্ট্রিম সংযোগ করে।
6. রাউটার ইন্টারনেট অ্যাক্সেস পরিচালনা করে এবং ISP মডেম বা ONT এর সাথে সংযোগ করে।

প্যাচ প্যানেলটি সেই পথে 3-4 ধাপ। এটি সরান এবং তারের রানগুলি এখনও কাজ করে — আপনি কেবল সেগুলিকে সরাসরি সুইচে প্লাগ করবেন — তবে আপনি সমস্ত সাংগঠনিক সুবিধা হারাবেন৷ এটি আসলে ছোট ইনস্টলেশনের ক্ষেত্রে সাধারণ: আপনার যদি মাত্র 4-6টি কেবল রান থাকে, তবে অনেক লোক প্যাচ প্যানেলটি সম্পূর্ণভাবে এড়িয়ে যায় এবং একটি RJ45 সংযোগকারীর সাথে সরাসরি চালানো প্রতিটি কেবল বন্ধ করে দেয় যা সরাসরি সুইচে প্লাগ করে। ট্রেড-অফ হল যে রানের সংখ্যা বাড়ার সাথে সাথে সংযোগগুলি পুনরায় বরাদ্দ করা বা সমস্যা সমাধান করা আরও জটিল হয়ে ওঠে।

প্যাচ প্যানেল এড়িয়ে গেলে সেন্স মেক

বৈধ পরিস্থিতিতে আছে যেখানে আপনি প্যাচ প্যানেল সম্পূর্ণরূপে পরিত্যাগ করতে পারেন:

• আপনার 6 টিরও কম তারের রান আছে এবং আপনি সম্প্রসারণের প্রত্যাশা করেন না।
• তারের রানগুলিকে কখনই বিভিন্ন সুইচ পোর্ট বা VLAN-এ পুনরায় বরাদ্দ করতে হবে না।
• আপনি একটি আঁটসাঁট বাজেটে আছেন এবং সবচেয়ে সহজ সম্ভাব্য সেটআপ চান৷
• ইনস্টলেশনটি অস্থায়ী বা অদূর ভবিষ্যতে উল্লেখযোগ্যভাবে পুনরায় কনফিগার করা হবে।

যাইহোক, এমনকি ছোট সেটআপেও, অনেক ইনস্টলার একটি প্যাচ প্যানেল সুপারিশ করে কারণ খরচের পার্থক্য ন্যূনতম — একটি মৌলিক 12-পোর্ট Cat6 প্যাচ প্যানেলের দাম প্রায় $15–$25 — এবং এটি নাটকীয়ভাবে ভবিষ্যতের পরিবর্তনগুলিকে সহজ করে তোলে। একটি প্যাচ তারের অদলবদল করতে 10 সেকেন্ড সময় লাগে; একটি স্থায়ী কেবল রান পুনরায় বন্ধ করা বা পুনরায় রুট করা উল্লেখযোগ্যভাবে বেশি সময় নেয়।

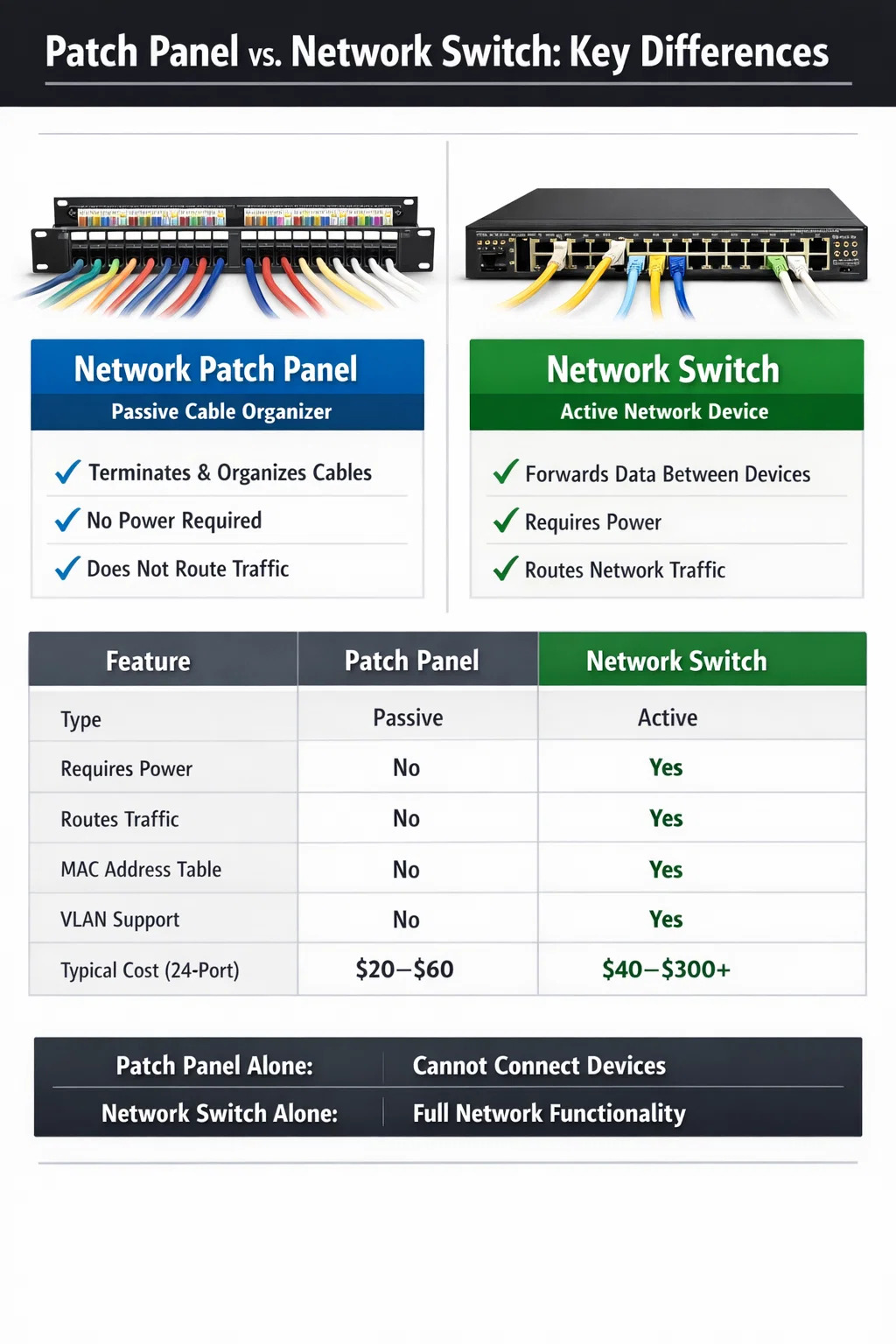

প্যাচ প্যানেল বনাম সুইচ: পাশাপাশি তুলনা

নীচের সারণীটি এই দুটি ডিভাইসের মধ্যে মূল পার্থক্যগুলিকে সংক্ষিপ্ত করে এটি সম্পূর্ণরূপে পরিষ্কার করে যে কেন একা একটি সম্পূর্ণ তারযুক্ত নেটওয়ার্কের জন্য যথেষ্ট নয়:

শেষ সারিটি লক্ষ্য করুন: একটি সুইচ প্যাচ প্যানেল ছাড়া কাজ করতে পারে, কিন্তু একটি প্যাচ প্যানেল একটি সুইচ ছাড়া কোনো নেটওয়ার্ক ফাংশন প্রদান করতে পারে না। এটি নিশ্চিত করে যে যদি আপনাকে শুধুমাত্র একটি বেছে নিতে হয়, তবে সুইচটি অ-আলোচনাযোগ্য ডিভাইস।

আপনি একটি হোম নেটওয়ার্কের জন্য উভয় প্রয়োজন?

স্ট্রাকচার্ড ক্যাবলিং সহ একটি হোম নেটওয়ার্কের জন্য - যার অর্থ একাধিক কক্ষের প্রাচীরের আউটলেটগুলিতে খোঁচা দিয়ে তারের চলে - ব্যবহারিক উত্তর হল: হ্যাঁ, আপনি উভয় থাকার দ্বারা ব্যাপকভাবে উপকৃত হন . কিন্তু প্যাচ প্যানেলটি সম্পূর্ণরূপে কার্যকরী দৃষ্টিকোণ থেকে ঐচ্ছিক, যখন সুইচটি বাধ্যতামূলক।

এখানে একটি বাস্তবসম্মত দৃশ্য রয়েছে: আপনি আপনার বাড়ির ছয়টি ঘরে Cat6 ক্যাবল চালিয়েছেন। আপনার একটি বসার ঘর, হোম অফিস, শয়নকক্ষ, দুটি অতিরিক্ত ঘর এবং একটি গ্যারেজ রয়েছে। প্রতিটি তারের ইউটিলিটি ক্লোজেটে শেষ হয় যেখানে আপনার ISP সরঞ্জাম থাকে। আপনার বিকল্পগুলি হল:

বিকল্প A: প্যাচ প্যানেল সুইচ

কll six cable runs punch down into the back of a 12-port patch panel. Six short patch cables on the front connect each panel port to the switch. The switch uplinks to the router. Total additional cost over a switch-only setup: roughly $20–$30 for a basic 12-port patch panel. Benefits: your closet is organized, cables are labeled, and reassigning any room's connection to a different switch port or VLAN takes seconds.

বিকল্প বি: সরাসরি সুইচ করুন (কোন প্যাচ প্যানেল নেই)

প্রতিটি ক্যাবল রানের প্রান্তে একটি RJ45 সংযোগকারী থাকে এবং সরাসরি সুইচে প্লাগ হয়। এটি নিখুঁতভাবে কাজ করে এবং $20-$30 সঞ্চয় করে। নেতিবাচক দিকটি হ'ল প্রতিটি তারের সরাসরি সুইচটিতে পৌঁছানোর জন্য যথেষ্ট দীর্ঘ হতে হবে এবং কোনও নমনীয় পুনর্নির্ধারণ স্তর নেই — একটি সংযোগ সরানো মানে শারীরিকভাবে আনপ্লাগ করা এবং শক্ত স্থায়ী তারগুলিকে পুনরায় রাউটিং করা।

একটি হোম সেটিংয়ে ছয় বা তার কম রানের জন্য, বিকল্প বি সত্যিকার অর্থে ভালো। 12 বা তার বেশি রানের জন্য, অথবা যে কোনো ইনস্টলেশন যা বাড়তে পারে, ক নেটওয়ার্ক প্যাচ প্যানেল দৃঢ়ভাবে ছোট বিনিয়োগ মূল্য.

বিশেষ ক্ষেত্রে: অন্তর্নির্মিত সুইচিং সহ প্যাচ প্যানেল

বাজারে এমন পণ্য রয়েছে যা প্যাচ প্যানেলের কার্যকারিতা সুইচিংয়ের সাথে একত্রিত করে — কখনও কখনও "স্মার্ট প্যাচ প্যানেল" বা "বুদ্ধিমান প্যাচ প্যানেল" বলা হয়। এগুলি এমন বিশেষ পণ্য যা প্রাথমিকভাবে ডেটা কেন্দ্রগুলিতে লক্ষ্য করে যা স্বয়ংক্রিয়ভাবে শারীরিক-স্তর সংযোগ ট্র্যাক করতে হবে। তারা সেন্সর এবং সফ্টওয়্যার ব্যবহার করে লগ ইন করতে কোন প্যাচ ক্যাবল কোন পোর্টের সাথে সংযুক্ত, হাজার হাজার সংযোগ সহ বৃহৎ পরিবেশে ডকুমেন্টেশন এবং অডিট করতে সহায়তা করে।

যাইহোক, এমনকি বুদ্ধিমান প্যাচ প্যানেলগুলি নেটওয়ার্ক সুইচ নয়। প্রকৃত নেটওয়ার্ক সংযোগ প্রদানের জন্য তাদের এখনও একটি ডাউনস্ট্রিম সুইচ প্রয়োজন। এগুলি পরিচালনার একটি অ্যাড-অন স্তর, হার্ডওয়্যার স্যুইচ করার জন্য প্রতিস্থাপন নয়। এই সিস্টেমগুলির দাম প্যানেল প্রতি শত শত ডলার থেকে শুরু হয় এবং দ্রুত স্কেল হয় — এগুলি বাড়িতে বা ছোট অফিস স্থাপনার সাথে প্রাসঙ্গিক নয়।

এছাড়াও PoE (পাওয়ার ওভার ইথারনেট) ইনজেক্টর প্যানেল রয়েছে যা একটি নন-PoE সুইচে PoE ক্ষমতা যোগ করতে পারে, কিন্তু আবার, এইগুলি একটির পরিবর্তে একটি সুইচের সাথে একত্রে কাজ করে। এটি পড়ার বেশিরভাগ লোকের জন্য, একটি স্ট্যান্ডার্ড সুইচের সাথে যুক্ত একটি স্ট্যান্ডার্ড প্যাসিভ প্যাচ প্যানেল সঠিক পদ্ধতি।

কীভাবে আপনার সুইচ এবং প্যাচ প্যানেলকে সঠিকভাবে আকার দেবেন

বাড়িতে এবং ছোট অফিস ইনস্টলেশনের সবচেয়ে সাধারণ ভুলগুলির মধ্যে একটি হল হার্ডওয়্যার কেনা যা ভবিষ্যতের প্রয়োজনের জন্য খুব ছোট। একটি দ্বিতীয় প্যাচ প্যানেল বা সুইচ যোগ করা পরে অতিরিক্ত জটিলতা এবং খরচের পরিচয় দেয়। এখানে ব্যবহারিক সাইজিং নির্দেশিকা রয়েছে:

প্যাচ প্যানেল সাইজিং

• আপনার বর্তমান তারের রান গণনা করুন, তারপর ভবিষ্যতের সম্প্রসারণের জন্য কমপক্ষে 25-50% যোগ করুন। আপনার যদি এখন 16 রান থাকে, একটি 24-পোর্ট প্যানেল কিনুন।
• স্ট্যান্ডার্ড আবাসিক প্যাচ প্যানেল 12, 24, এবং 48-পোর্ট কনফিগারেশনে আসে। 24-পোর্টটি বাড়ির এবং ছোট অফিস ব্যবহারের জন্য সবচেয়ে বহুমুখী।
• নিশ্চিত করুন যে প্যানেল বিভাগ (Cat5e, Cat6, Cat6A) আপনার কেবল বিভাগের সাথে মেলে বা অতিক্রম করে। একটি Cat5e প্যাচ প্যানেলের সাথে একটি Cat6A তারের মিশ্রণ আপনার গতি Cat5e পারফরম্যান্সে সীমাবদ্ধ করে।

স্যুইচ মাপ

• আপনার প্যাচ প্যানেল পোর্ট এবং যেকোন অতিরিক্ত ডিভাইস যা সরাসরি সুইচের সাথে সংযুক্ত হবে (NAS, সার্ভার, WAPs) গণনা করুন। ওভারহেডের 2-4টি পোর্ট যোগ করুন।
• আপনি যদি ইথারনেটের মাধ্যমে সরাসরি অ্যাক্সেস পয়েন্ট বা আইপি ক্যামেরা পাওয়ার পরিকল্পনা করেন, তাহলে একটি PoE সুইচ বেছে নিন। স্ট্যান্ডার্ড PoE প্রতি পোর্টে 15.4W পর্যন্ত প্রদান করে; PoE 30W পর্যন্ত সরবরাহ করে। বেশিরভাগ আধুনিক ওয়াইফাই 6 অ্যাক্সেস পয়েন্টের জন্য PoE বা উচ্চতর প্রয়োজন।
• বাড়িতে ব্যবহারের জন্য, একটি নিয়ন্ত্রণহীন গিগাবিট সুইচ সাধারণত যথেষ্ট। আপনি যদি VLAN চান - উদাহরণস্বরূপ, আপনার প্রধান নেটওয়ার্ক থেকে IoT ডিভাইসগুলি আলাদা করা - আপনার একটি পরিচালিত সুইচ প্রয়োজন৷
• একটি SFP আপলিংক পোর্ট বিবেচনা করুন যদি আপনি ভবিষ্যতে একটি NAS বা সার্ভারে 10G সংযোগ চান, এমনকি যদি আপনার আজ এটির প্রয়োজন না হয়।

ক typical well-planned home rack for a medium-sized house might include a 24-পোর্ট Cat6 প্যাচ প্যানেল, একটি 24-পোর্ট গিগাবিট পরিচালিত সুইচ এবং একটি রাউটার , সব একটি 6U বা 9U ওয়াল-মাউন্ট র্যাকে মাউন্ট করা হয়েছে৷ এই ধরনের সেটআপের জন্য মোট সরঞ্জাম খরচ প্রায় $200-$400 চলে যা ব্র্যান্ড পছন্দ এবং PoE প্রয়োজন কিনা তার উপর নির্ভর করে।

লেবেলিং এবং ডকুমেন্টেশন: যে ধাপটি বেশিরভাগ লোক এড়িয়ে যায়

একটি প্যাচ প্যানেল এবং একটি সুইচ উভয়ই থাকা শুধুমাত্র সম্পূর্ণরূপে বন্ধ করে দেয় যদি আপনি উভয়কে সঠিকভাবে লেবেল করেন। যে কোন তারযুক্ত নেটওয়ার্কের সবচেয়ে হতাশাজনক পরিস্থিতি হল প্যাচ ক্যাবলে পূর্ণ একটি র্যাকের সামনে দাঁড়িয়ে থাকা কোন পোর্ট কোন রুমের সাথে সংযুক্ত তা কোন ধারণা নেই। একটি টোন জেনারেটর সহ একটি তারের পরীক্ষক এই সমস্যাটি সমাধান করে যদি এটি ঘটে তবে ভাল লেবেলিং এটি সম্পূর্ণরূপে প্রতিরোধ করে।

সর্বোত্তম অভ্যাস হল প্রতিটি তারকে ইনস্টল করার আগে একটি নম্বর বা কোড চালান। উদাহরণস্বরূপ, প্রতিটি তারের উভয় প্রান্তে লেবেল দিন — প্রাচীরের আউটলেটে এবং প্যাচ প্যানেলে — একই শনাক্তকারীর সাথে: বসার ঘর পোর্ট 1 এর জন্য "LR-1", অফিস পোর্ট 1 এর জন্য "OFF-1", এবং আরও অনেক কিছু। লেবেল মেকার বা মুদ্রিত পোর্ট সন্নিবেশ ব্যবহার করে একই লেবেল দিয়ে সংশ্লিষ্ট প্যাচ প্যানেল পোর্ট চিহ্নিত করুন। তারপর একটি সাধারণ স্প্রেডশীট বা নেটওয়ার্ক ডায়াগ্রামে প্যাচ প্যানেল পোর্ট এবং সুইচ পোর্টগুলির মধ্যে ম্যাপিং নথিভুক্ত করুন।

এটি ইনস্টলেশনের সময় অতিরিক্ত 30-60 মিনিট সময় নেয় এবং পরবর্তীতে সমস্যা সমাধানে প্রচুর সময় বাঁচায়। কn unlabeled patch panel with 24 ports and a mix of identical-looking gray patch cables is nearly impossible to manage efficiently , বিশেষ করে যদি পরে অন্য কাউকে নেটওয়ার্কে কাজ করতে হয়।

একটি প্যাচ প্যানেল ব্যবহার করার সময় এবং একসাথে স্যুইচ করার সময় সাধারণ ভুল

এমনকি অভিজ্ঞ ইনস্টলাররাও এড়ানো যায় এমন সমস্যায় পড়েন। এখানে সবচেয়ে ঘন ঘন ত্রুটি আছে:

• নিম্নমানের প্যাচ তারগুলি ব্যবহার করা: দীর্ঘ স্থায়ী তারের রান সাধারণত উচ্চ-মানের হয়, তবে লোকেরা প্রায়শই প্যানেল এবং সুইচের মধ্যে সস্তা প্যাচ তার ব্যবহার করে। দুর্বল প্যাচ তারের কারণে মাঝে মাঝে সংযোগ সমস্যা হয় যা নির্ণয় করতে উন্মাদ হয়ে ওঠে। আপনার স্ট্রাকচার্ড ক্যাবলিংয়ের মতো কমপক্ষে একই বিভাগের জন্য রেট দেওয়া তারগুলি ব্যবহার করুন।
• ভুল পাঞ্চ-ডাউন কৌশল: প্রতিটি কন্ডাক্টরকে অবশ্যই T568A বা T568B ওয়্যারিং স্ট্যান্ডার্ড অনুসরণ করে সঠিক অবস্থানে পাঞ্চ করতে হবে — এবং প্রতিটি ক্যাবল রানের উভয় প্রান্ত একই মান ব্যবহার করতে হবে। ওয়াল আউটলেটে T568A এবং প্যাচ প্যানেলে T568B মিশ্রিত করা একটি ক্রসড জোড়া তৈরি করে এবং কোন লিঙ্ক নেই।
• 100-মিটার চ্যানেলের সীমা অতিক্রম করা: মোট চ্যানেলের দৈর্ঘ্য — উভয় প্রান্তে স্থায়ী কেবল এবং প্যাচ কেবলগুলি — Cat5e এবং Cat6 এর জন্য 100 মিটারের বেশি হওয়া উচিত নয়। ওয়াল আউটলেটে এবং র্যাকে প্যাচ তারগুলি উভয়ই এই মোটের দিকে গণনা করে৷ স্থায়ীভাবে চালানোর জন্য 100-মিটার বাজেটের যতটা সম্ভব সংরক্ষণ করতে প্যাচ তারগুলি ছোট রাখুন (প্রতিটি প্রান্তে 0.5-1 মিটার)।
• ভুল প্যাচ প্যানেল বিভাগ কেনা: কs mentioned earlier, the patch panel must match your cable category. Installing a Cat5e panel on Cat6A runs is a common and costly mistake that permanently caps your performance.
• কোন তারের ব্যবস্থাপনা: প্যাচ প্যানেল এবং সুইচের মধ্যে অনুভূমিক ক্যাবল ম্যানেজার না থাকলে, প্যাচ কেবলগুলি কয়েক মাসের মধ্যে একটি অব্যবস্থাপনীয় জগাখিচুড়িতে পড়ে যায়। প্রতিটি সরঞ্জামের মধ্যে একটি 1U ক্যাবল ম্যানেজমেন্ট প্যানেলের দাম প্রায় $10–$15 এবং এটির মূল্য অনেক।
• সমাপ্তির পরে পরীক্ষা চালানো হয় না: কlways use a basic cable tester on every run after punch-down, before closing up walls or pulling new cables through. Testing each run takes about 30 seconds and immediately reveals any wiring faults, open pairs, or shorts.

সারাংশ: প্যাচ প্যানেল এবং সুইচ সম্পর্কে চিন্তা করার সঠিক উপায়

ক নেটওয়ার্ক প্যাচ প্যানেল কাঠামোগত তারের জন্য একটি সাংগঠনিক হাতিয়ার। এটি সম্পূর্ণরূপে নিষ্ক্রিয়, কোন শক্তির প্রয়োজন হয় না এবং নিজে থেকেই শূন্য নেটওয়ার্ক কার্যকারিতা প্রদান করে। একটি নেটওয়ার্ক সুইচ হল আপনার তারযুক্ত নেটওয়ার্কের সক্রিয় মস্তিষ্ক — এটি ছাড়া কিছুই যোগাযোগ করে না। আপনি একটি প্যাচ প্যানেল ব্যবহার করুন না কেন আপনি একটি সুইচ প্রয়োজন.

প্যাচ প্যানেলটি ঐচ্ছিক এই অর্থে যে আপনি সরাসরি একটি সুইচে কেবল রান চালাতে পারেন এবং প্যানেলটি সম্পূর্ণভাবে এড়িয়ে যেতে পারেন। কিন্তু মুষ্টিমেয় তারের বেশি রান সহ যেকোনো ইনস্টলেশনের জন্য, প্যাচ প্যানেল সংগঠন, নমনীয়তা এবং সময় বাঁচাতে নিজের জন্য অর্থ প্রদান করে। একটি 24-পোর্ট Cat6 প্যাচ প্যানেলের দাম $40-এরও কম এবং একটি কাঠামোগত ক্যাবলিং সিস্টেম পরিচালনাকে আগামী বছরের জন্য নাটকীয়ভাবে সহজ করে তোলে।

আপনি যদি একটি নতুন ইনস্টলেশন পরিকল্পনা করছেন, উভয় কিনুন. সেগুলিকে একই ক্যাবল ক্যাটাগরির সাথে মিলিয়ে নিন, সবকিছু পরিষ্কারভাবে লেবেল করুন, তাদের মধ্যে মানসম্পন্ন প্যাচ কেবল ব্যবহার করুন এবং আপনার কাছে একটি তারযুক্ত নেটওয়ার্ক অবকাঠামো থাকবে যা ন্যূনতম রক্ষণাবেক্ষণের সাথে এক দশক বা তার বেশি সময় ধরে আপনার বাড়ি বা অফিসকে নির্ভরযোগ্যভাবে পরিবেশন করতে পারে৷
